動作原理
塗装排ガス対策工事の原理は主に物理、化学、生物などの多種の方法の総合的な運用に基づいている。排気ガス中の有機溶媒と塗料ミスト粒子は、前処理、吸着、分解、燃焼などの工程を経て、無害物質に変換されたり、リサイクルされたりする。
前処理：通常シャワー洗浄塔などの方法を用いて、水或いはその他の溶媒を利用して排気ガス中の漆霧粒
子、水溶性物質などを初歩的に浄化する。シャワー洗浄塔は高圧シャワーによって形成された水
幕を通じて、排気ガス中の粒子状物質と一部の有機物を吸着して、初歩的な浄化の目的を達成し
た。
吸着：前処理後の排ガスは吸着装置に入り、例えば活性炭吸着塔。活性炭はその巨大な比表面積と優れた
吸着性能により、排ガス中の有機溶媒などのVOCs（揮発性有機化合物）を効果的に吸着すること
ができる。
活性炭吸着法は高効率で安定した特徴があり、塗装排ガス処理における常用技術である。
分解と燃焼：吸着飽和活性炭については、脱着再生と触媒燃焼技術により処理することができる。触媒燃
焼装置は触媒を利用して有機物の燃焼温度を下げ、排気ガス中のVOCsを比較的低い温度で
完全に酸化させ、無毒な二酸化炭素と水蒸気に転化させる。このプロセスは排気ガスを浄化
するだけでなく、エネルギーのリサイクルも実現している。
生物処理：低濃度の有機排ガスに対して、生物浄化法を採用することもできる。バイオフィルターは微生
物の分解作用を利用して、排気ガス中の有機物を無害物質に変換する。この方法はランニング
コストが低く、二次汚染がないなどの利点があり、低濃度、強風量の塗装排ガスの処理に適し
ている。
プロセスフロー

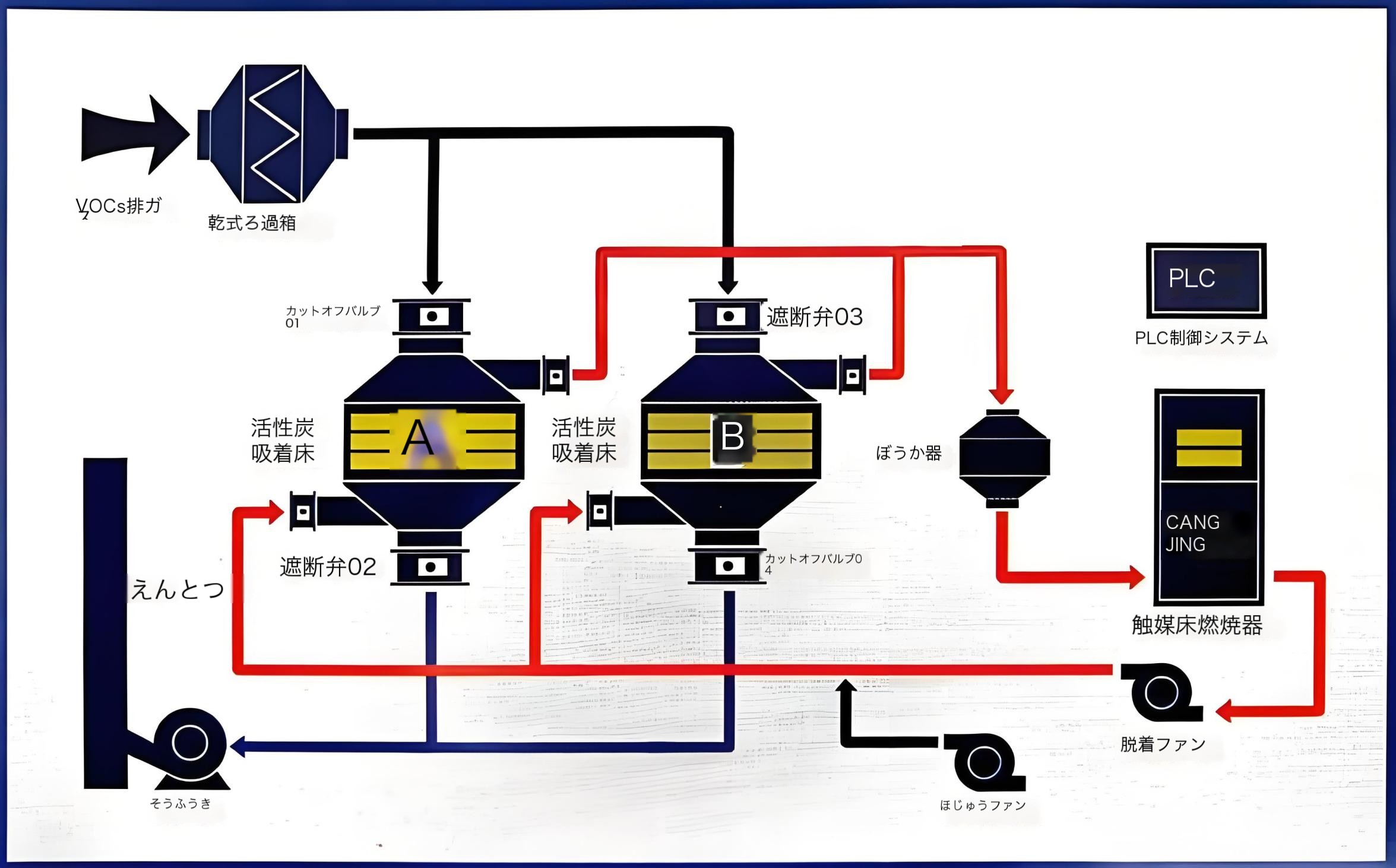

塗装排ガス処理工程は通常、処理効果を確保するために組合せ式の工程を採用する。一般的なプロセスの組み合わせには、シャワー洗浄前処理+乾式高効率ろ過+活性炭吸着濃縮+触媒燃焼などが含まれる。
シャワー洗浄前処理：シャワー洗浄塔を通じて排気ガス中のミスト粒子、水溶性物質などを除去し、後続
処理にきれいな排気ガス源を提供する。
乾式高効率濾過：HEPAフィルタなどの高効率フィルタを用いて排ガス中の微小粒子状物質をさらに除去
し、排ガスの清浄度を確保する。
活性炭吸着濃縮：活性炭吸着塔を用いて排ガス中のVOCsを吸着し、有機物の濃縮と濃縮を実現する。活
性炭を定期的に交換または再生して、設備の処理効果を維持する。

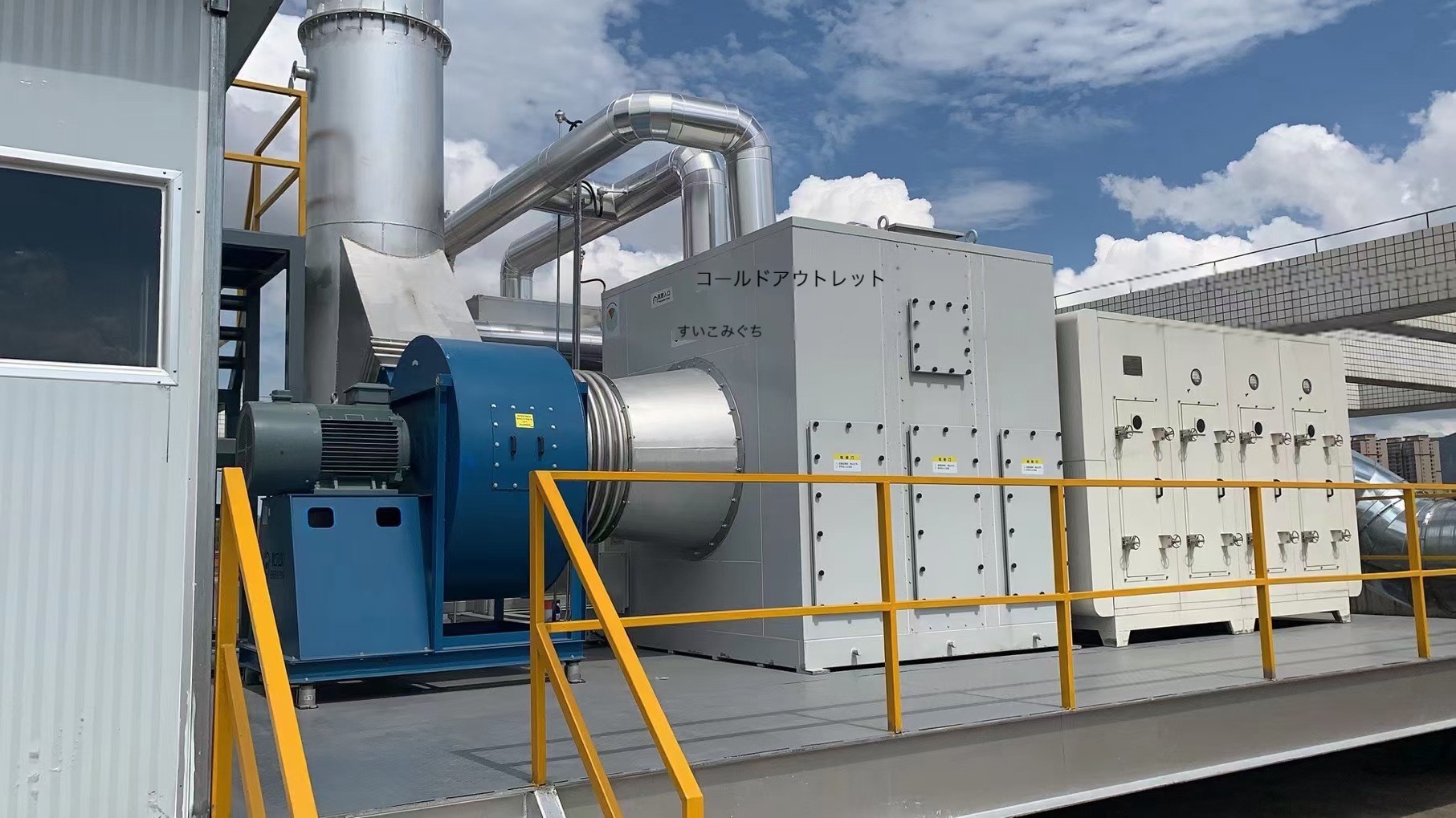

触媒燃焼：吸着飽和活性炭を脱着再生し、触媒燃焼技術を通じてVOCsを二酸化炭素と水蒸気に変換する。
このプロセスは排気ガスを浄化するだけでなく、エネルギーのリサイクルも実現している。
構成部分
塗装排ガス対策工事は主に以下のいくつかの部分から構成されている：
排気ガス収集システム：塗装室の設計を最適化し、排気ガスが効率的に収集され、パイプを通じて処理
システムに輸送されることを確保する。
前処理装置：噴霧洗浄塔などの前処理設備を含み、排気ガス中の漆霧粒子、水溶性物質などを除去する。
吸着装置：活性炭吸着塔のように、排気ガス中のVOCsを吸着するために用いられる。
触媒燃焼装置：飽和した活性炭を吸着し、VOCsを無毒な二酸化炭素と水蒸気に変換するために用いられる。
制御システム：PLC制御システム、オンライン監視システムなどを含み、設備の運転状態と排気ガスの処
理効果を監視する。
補助設備：例えばファン、ポンプ、バルブなど、排気ガスの輸送、シャワー液の循環などを実現するため
に用いられる。
適用分野
塗装排ガス対策工事は以下の分野に広く応用されている：

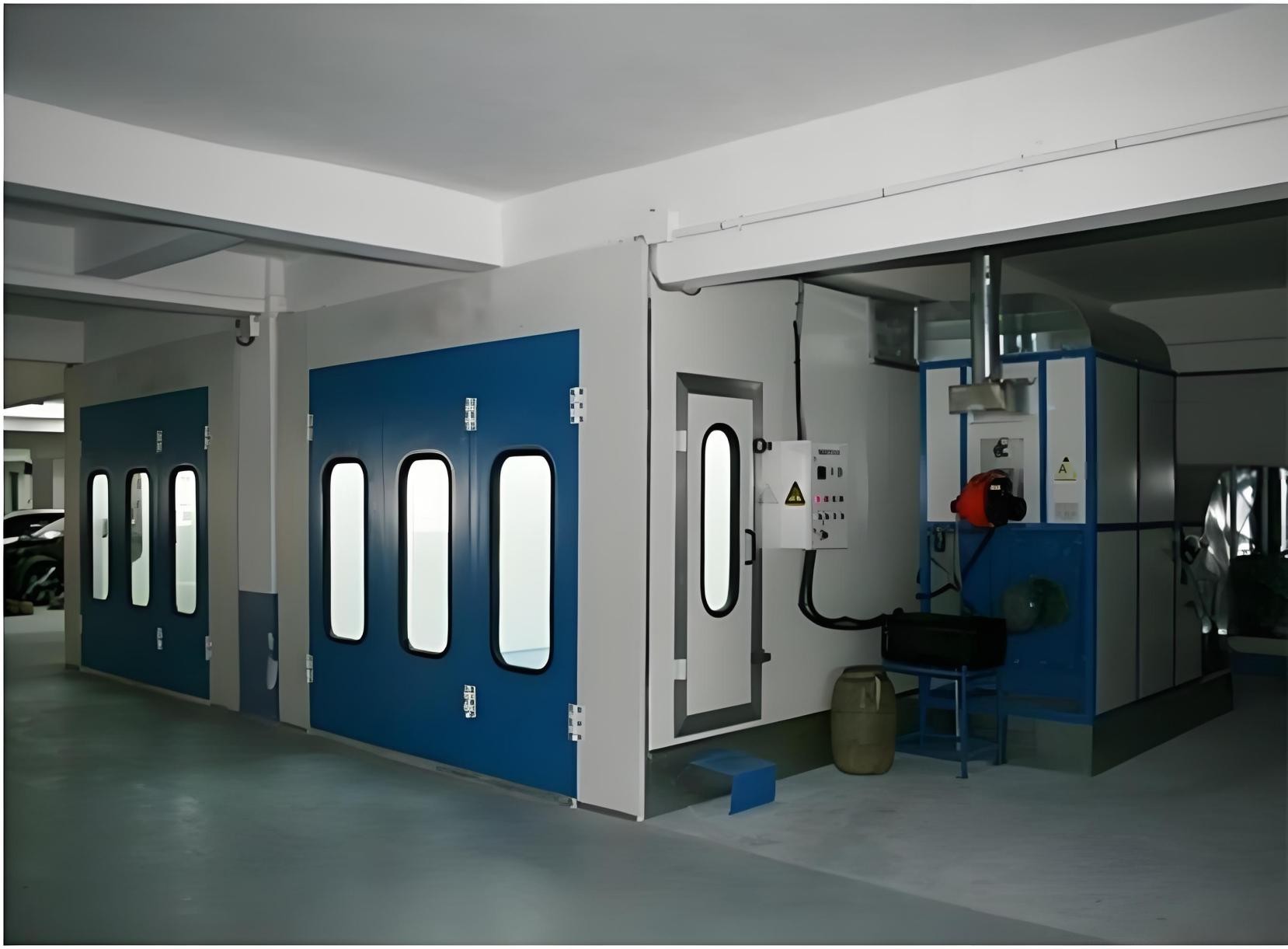

自動車の製造と修理：自動車の製造と修理の過程で大量の塗装作業を行う必要があり、発生した排気ガス
は大量の有機溶剤と漆霧粒子を含み、環境に深刻な影響を与える。
家具生産：家具生産における塗装工程も排気ガスの主要な源の一つである。塗装排ガス対策工事を通じて.
家具生産過程における環境汚染を効果的に減らすことができる。
機械製造：機械製造業界における塗装作業も同様に大量の排気ガスを発生する。これらの排気ガスの管理
は環境と従業員の健康を保護するために重要な意義がある。
その他の業界：例えば電気設備、家電、船舶などの業界における塗装作業にも排気ガスが発生し、有効な
管理が必要である。
ソリューション事例
次に、塗装排ガス対策プロジェクトのソリューションを示します。

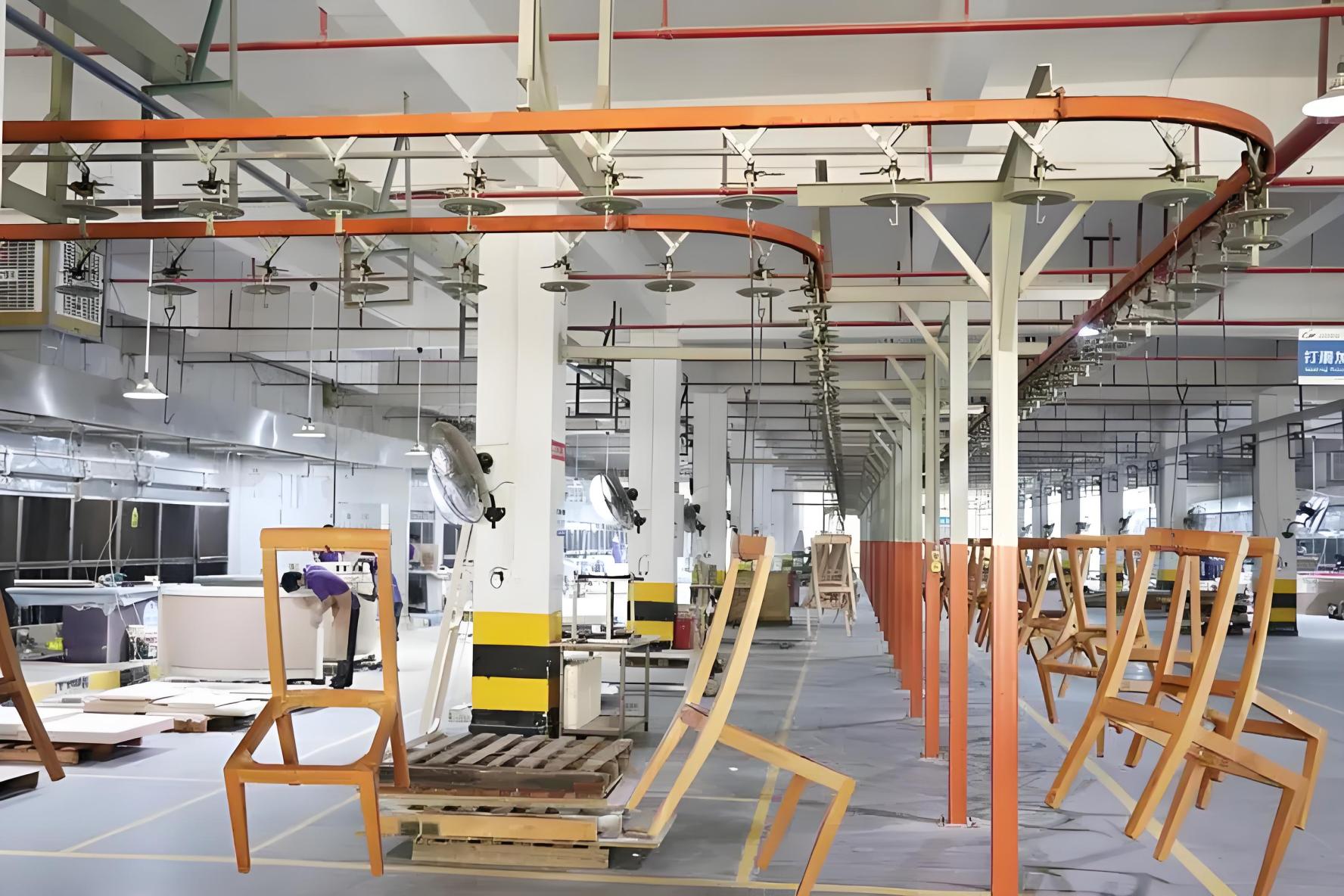

プロジェクトの背景：広東仏山市のある家具製造工場は塗装作業による大量の塗料霧と有機排ガス問題に直面し、これらの排ガスは従業員の健康と周辺環境に脅威を与えている。
管理方案：
排気ガス収集：塗装室の設計を最適化し、排気ガスが効率的に収集され、配管を通じて処理システムに輸送
されることを確保する。
前処理：スプレー洗浄塔を用いて排気ガス中の漆霧粒子と一部の水溶性物質を除去する。
乾式ろ過：高効率ろ過器を用いて排ガス中の微小粒子状物質をさらに除去する。
活性炭吸着：活性炭吸着塔を用いて排ガス中のVOCs（揮発性有機化合物）を吸着し、高効率な有機物除去
を実現する。活性炭吸着塔は多層活性炭層を設計し、吸着面積を増加させ、吸着効率を高め、
自動モニタリングと警報システムを配置し、活性炭吸着効果が最適な状態に達することを確
保する。
触媒燃焼：飽和活性炭を吸着するために、VOCsを自動脱着システムにより放出し、触媒燃焼装置に送り込
む。触媒燃焼装置は高効率触媒を内蔵し、比較的低い温度でVOCsをCO 2とH 2 Oに完全酸化分
解することができ、同時に大量の熱エネルギーを放出する。これらの熱エネルギーは、排ガスの
予熱や暖房のために回収され、エネルギーの循環利用を実現することができる。
6.自動制御：全体の管理システムはPLC自動制御システムを採用し、設備の遠隔監視、自動調整と故障警報を実現する。オンライン監視システムを通じて排気ガス処理前後の各指標をリアルタイムに測定し、排気ガス排出が国及び地方の環境保護基準に達することを確保する。
七、実施効果：
塗装排ガス対策工事の実施を経て、この家具製造工場の塗装工場の排ガス排出品質は著しく向上した。シャワー洗浄塔と高効率フィルタは排気ガス中の粒子状物質を効果的に除去し、
活性炭吸着塔と触媒燃焼装置はVOCsの効率的な除去を確保した。モニタリングデータによると、処理後の排ガスの各指標はいずれも国家排出基準の制限値を下回っており、
環境汚染を大幅に軽減した。また、整備工事の実施は経済効果をもたらし、触媒燃焼装置の熱エネルギー回収機能は企業のエネルギー消費コストを著しく低減し、
同時に排気ガス排出量が基準を満たしていないために直面する可能性のある環境保護罰金と操業停止整備リスクを減少し、従業員の労働環境も改善され、長期的に有害な排気ガスに接触することによる職業病リスクを低減した。
