世界の自動車産業の新エネルギーへの転換が加速するにつれ、電気自動車の保有量は爆発的に増加した。
環境保護の圧力とエネルギー危機の二重の推進の下で、各国政府は次々と電気自動車の発展を支援する政策を打ち出し、
国際エネルギー局（IEA）のデータによると、近年、世界の電気自動車販売台数は年平均30%を超えるペースで増加している。
商工業分野はその集中した車両使用シーン、固定した運営場所のため、電気自動車応用の重要な最前線陣地となっている。
技術原理
充電方式と電力変換基礎
商用充電杭は主に交流充電と直流充電の2種類の方式を採用している：

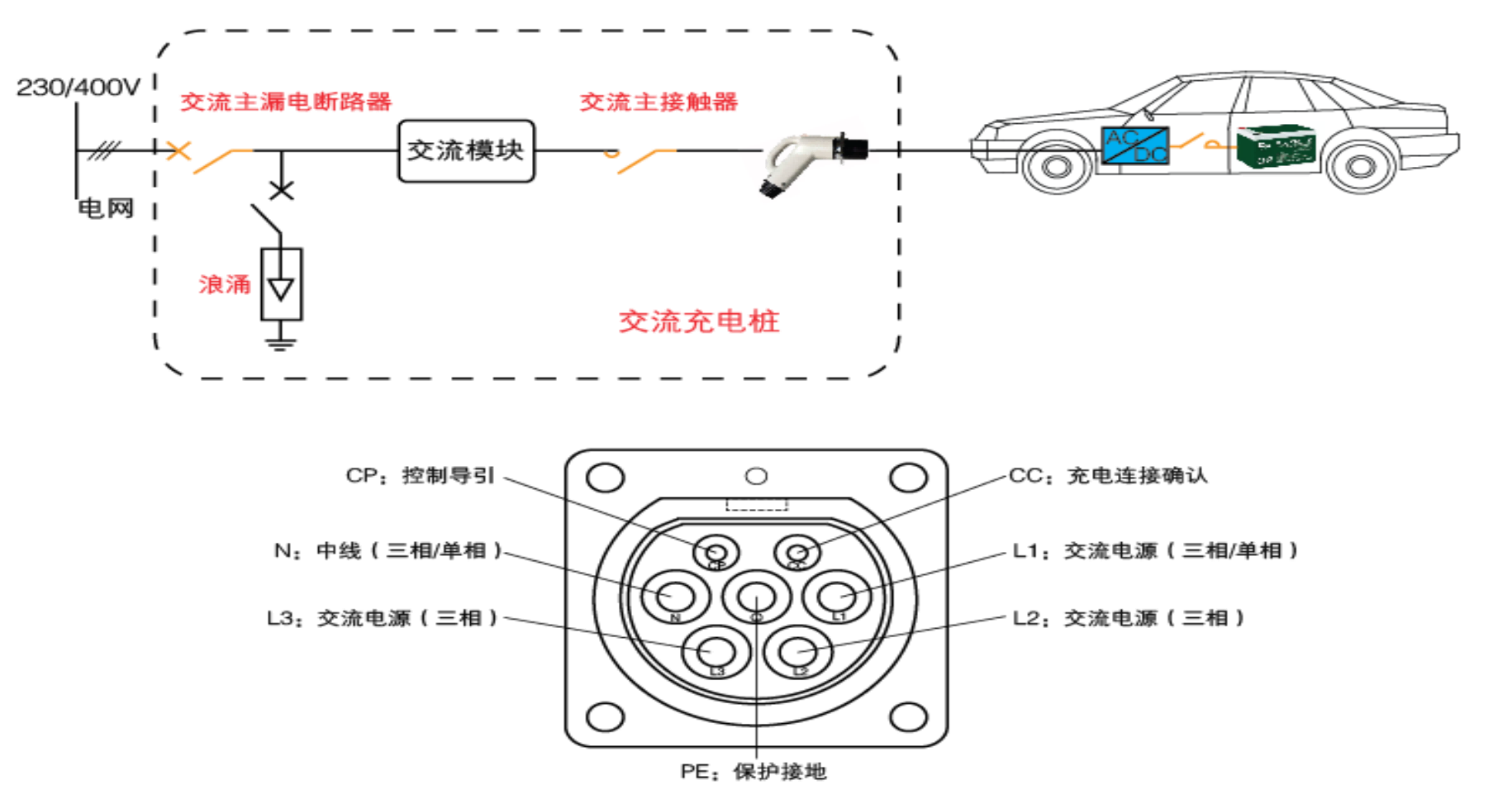

交流充電は、充電杭内の整流器を介して電力網の交流を直流に変換した後、電気自動車の電池を充電する。その電力は
一般的に相対的に低く、夜間の駐車充電など、充電時間に余裕のあるシーンに適している。一般的な交流充電杭を例にとると、
その出力電圧は一般的に220 Vまたは380 Vであり、電流は電力によって16 A-32 Aの間で調整でき、充電電力は通常3.3 kW-
21 kW程度である。
直流充電は直接電力網の交流を直流に変換して電気自動車の電池に充電し、車載充電器による二次変換を必要としない為、
充電速度が速く、公共急速充電ステーション、物流パークなどの充電時間に対する要求が高いシーンに適している。直流充電
杭の出力電圧範囲は広く、一般的に200 V-750 Vの間で、電流は数百アンペアに達することができ、電力は30 kWから360 kW
までさらに高い。例えば、一部の高速サービスエリアの超高速充電杭の電力は360 kWに達し、短時間で電気自動車に大量の電
気エネルギーを補充することができ、充電時間を大幅に短縮することができる。
コアコンポーネントとインテリジェント制御
交流または直流充電杭にかかわらず、そのコアコンポーネントには電力変換モジュール、制御モジュール、通信モジュール、
計量モジュールなどが含まれています。電力変換モジュールは電力の変換と調整を担当し、充電機能を実現する重要な部分である。
制御モジュールは充電杭の「脳」のように、充電過程全体の監視と管理を担当し、電池の状態（例えば電気量、温度、電圧等）
に基づいて充電電流と電圧を動的に調整し、充電過程の安全と効率を確保する。通信モジュールは充電杭と電気自動車、バックグラ
ウンド管理システム間の情報相互作用を実現し、遠隔監視、故障診断、充電予約とスケジューリングなどの操作を行うため、計量モ
ジュールは充電電力量を正確に記録し、電気料金の決済に根拠を提供する。
また、モノのインターネット、ビッグデータ、人工知能技術の発展に伴い、商用充電杭は知能化の方向に向かって進化している。
スマート充電杭は、センサーを通じて充電中の各種データをリアルタイムに収集し、クラウドにアップロードして分析処理する事が
できる。
実施フロー
（1）プロジェクト計画と事前準備
商工業充電杭プロジェクトの実施初期には、まず全面的なプロジェクト計画と前期準備を行う必要がある。これには、建設現
場の詳細な調査と評価、充電杭の数、タイプ（交流または直流）、電力、レイアウト案の決定が含まれます。例えば、商業総
合駐車場の充電杭プロジェクトを計画する際には、駐車場の面積、駐車スペースの数と分布、電力供給容量と路線の方向、周
辺交通量及びユーザーの需要予測などの要素を考慮する必要がある。同時に、場所の所属部門（例えば不動産会社、デパート
管理側など）と意思疎通と協議を行い、関連する協力協議を締結し、双方の権利と義務を明確にし、場所の賃貸、電気料金の
決済方式、設備の維持責任などを含む。
また、プロジェクトの前期には電力増容申請と審査を行う必要がある。商業用充電杭は電力需要が大きいため、特に直流
急速充電杭は、高圧電力アクセスを単独で申請する必要があることが多い。このプロセスは、現地の電力供給部門に詳細な電
力需要報告書、プロジェクト計画案、関連する技術資料を提出し、電力供給部門の審査と承認を待つことに関連している。電
力増容申請の過程では、電力供給部門と密接に協力し、その要求に基づいてプロジェクト案を最適化し、電力供給の安全と安
定を確保する必要がある。
設備調達と設置調整
プロジェクト計画と事前準備を完了した後、設備調達と設置調整の段階に入る。プロジェクトのニーズに応じて、適切な
充電杭設備サプライヤーを選択して購入する。サプライヤーを選ぶ際には、その製品の品質、技術性能、価格、アフターサー
ビスなどの要素を総合的に考慮する必要がある。例えば、豊富な業界経験を持ち、製品が関連認証（例えばCQC、CEなど）を
通過し、長期的に安定したアフターサービスを提供できるサプライヤーを優先的に選択する。購入した設備には、充電杭本体、
充電銃、ケーブル、配電盤、通信設備、関連する付属施設などが含まれている。
設備の購入が完了したら、専門の設置チームを組織して充電杭の設置作業を行う。取付過程は厳格に関連する電気取付規
範と設備取付説明書に従って操作し、設備の取付が堅固で、配線が正確で、電気絶縁性能が良好であることを確保する。直流
急速充填杭を取り付ける際、その電力が大きいため、ケーブル規格と接続技術に対する要求がより高く、ケーブルの放熱問題

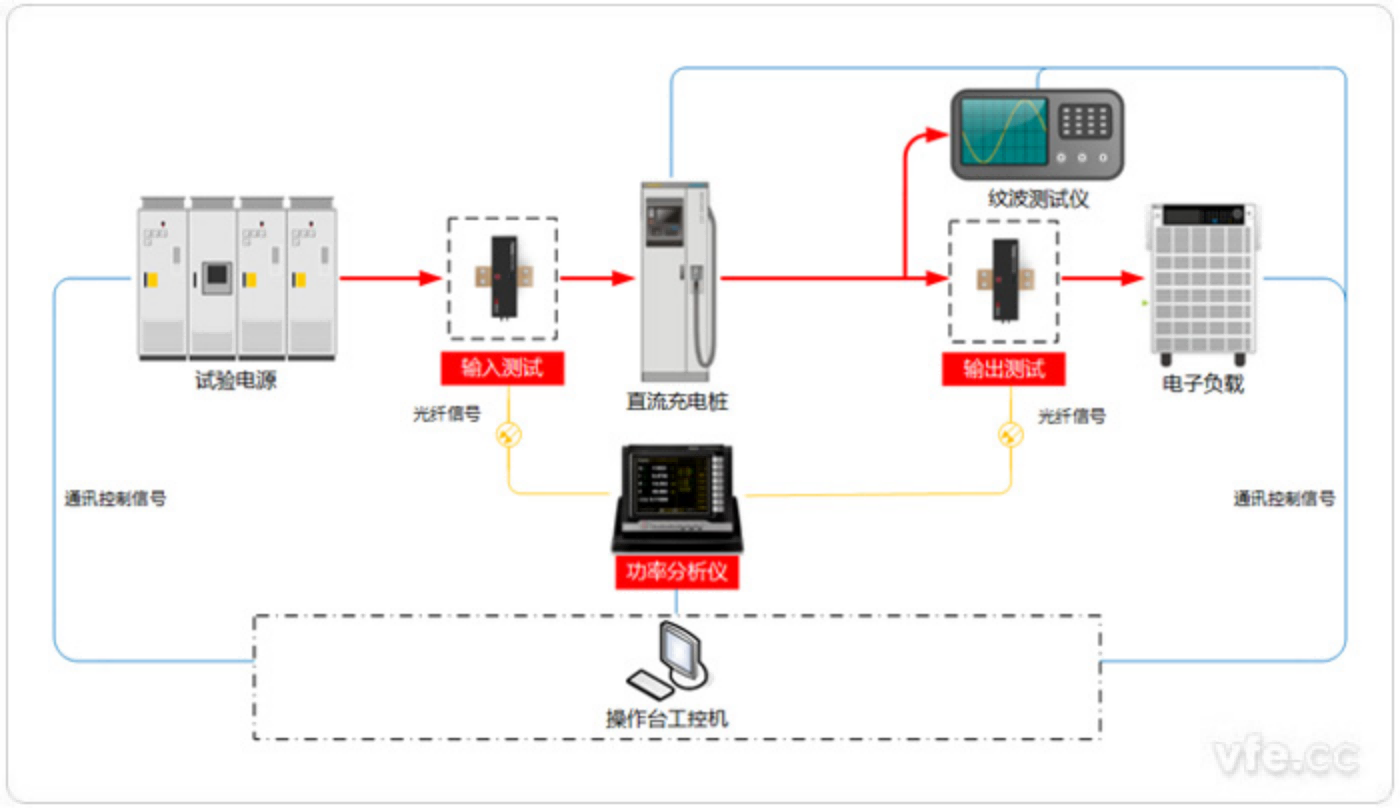

に特に注意し、ケーブル過熱による安全事故を回避する必要がある。設置完了後、設備の通電試験、充電機能試験、通信機能
試験及び安全性能試験などを含む全面的な調整作業を行う。調整により、充電杭の各機能が正常であることを確保し、安定し
て確実に運転することができる。
運営管理と維持
商業用充電杭プロジェクトが建設され、運営に投入された後、運営管理と維持作業は極めて重要である。運営管理の面で
は、まず完全な料金管理システムを構築し、現地の電気料金政策、市場相場及び運営コストに基づいて、合理的な料金基準を
制定し、コードスキャン支払い、カード決済、APP支払いなどの多種の支払い方式を提供し、ユーザーの料金納付を容易にす
る必要がある。
同時に、ユーザー管理プラットフォームを構築し、ユーザー情報の登録と管理を行い、充電予約、ユーザーフィードバッ
ク、ポイント奨励などの機能を実現し、ユーザー体験を向上させる。
適用シーン
物流園区と貨物輸送場駅
物流園区と貨物輸送場駅は商工業の電気自動車の密集使用区域であり、大量の物流配送車両、貨物トラックなどは頻繁に充
電して運営を維持する必要がある。ここは高出力直流急速充電杭の設置に適しており、車両の急速充電、急速回転の需要を
満たす。
工業団地と工場敷地
工業団地や工場構内には通常、大量の企業公用車、従業員通勤車、輸送車両などの電気自動車が生産されている。企業
のニーズや工場立地に応じて、交流充電杭や直流急速充電杭を柔軟に配置することができる。固定駐車スペースがあり、充
電時間が比較的柔軟な車両（従業員の通勤車など）に対して、交流充電杭を設置し、夜間の低電力価格を利用して充電を行
い、充電コストを削減することができる、輸送車両や公用車を生産し、緊急時に電力を迅速に補充する必要がある場合は、
一定数の直流速充填杭を配備することができる。
商業総合体とオフィスビル
商業総合体とオフィスビル駐車場は消費者、訪問者、従業員に電気自動車の充電サービスを提供する重要な場所である。
ここでは人の流れが大きく、車両の滞留時間が長く、充電需要が多様化しているため、通常は交流充電杭と直流急速充電杭
を同時に装備する必要がある。交流充電杭は長時間駐車（例えばショッピング、オフィス期間）の車両充電需要を満たすこ
とができ、直流急速充電杭は緊急充電需要のあるユーザーに急速充電サービスを提供する。
ホテルと観光地
ホテルや観光地では、宿泊客や観光客の電気自動車の充電需要を満たし、サービスの質とイメージを高めるために、充
電杭施設の建設も必要だ。ホテルの駐車場では、客室の数と車両の駐車予定数に応じて、適量の交流充電杭と一部の直流急
速充電杭を配置することができ、宿泊客が宿泊中に車両の充電を容易にすることができる。観光地の駐車場には、観光地の
観光客の流量と車両の通行状況に応じて、主要駐車場と観光地の近くに充電杭を設置し、観光中の充電需要を満たすことが
できる。
製品展示
第 1 シリーズ：【直流充電杭】
製品紹介

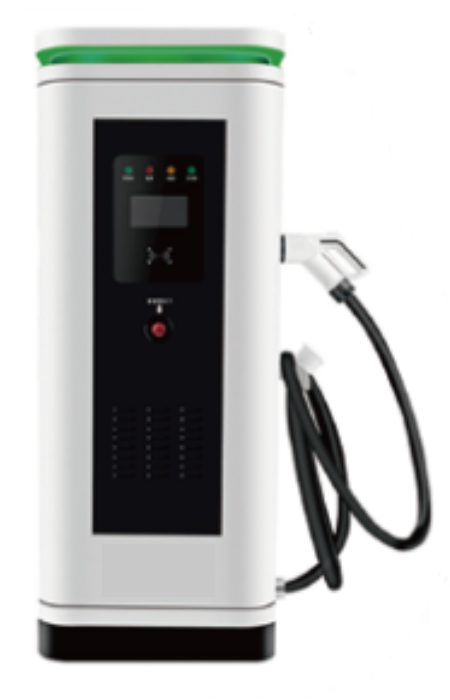

屋外一体型双銃直流充電杭
本製品は主に充電電力モジュール、モニタ、電気度計、カードリーダー、人間機械のインタラクションインタフェース、
通信モジュール及び充電インタフェース、執行機構と戸外キャビネットなどの部分から構成され、モジュール化設計を採用し、
設置調整が便利で運行メンテナンスが簡単であるなどの特徴がある。
充電には多重保護機能があり、充電時に充電ケーブルの接続状態をリアルタイムで監視でき、接続異常時に直ちに充電を
終了し、充電中の人と車両の安全を確保する。人間的なインタフェース表示と制御ブート機能により、お客様は充電プロセス
を簡単かつ安全に完了することができます。製品設計は対外的にCAN、イーサネット、GPRSなどの多種の通信インタフェー
スを提供し、監視センタ、運営管理センタとリアルタイムに通信し、リアルタイムに充電状態を監視する。
屋外一体型双銃直流充電杭

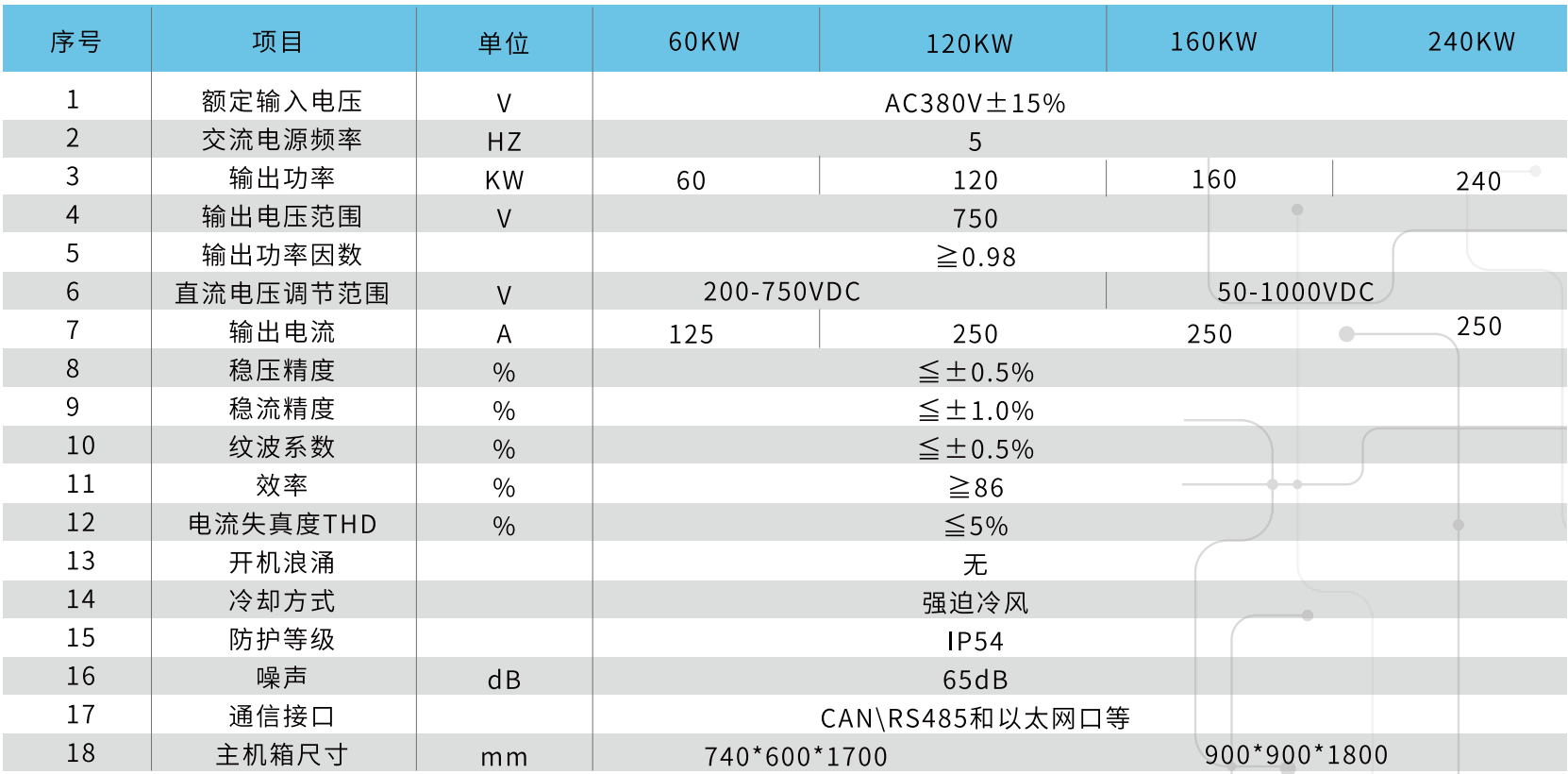

技術パラメータ
製品紹介

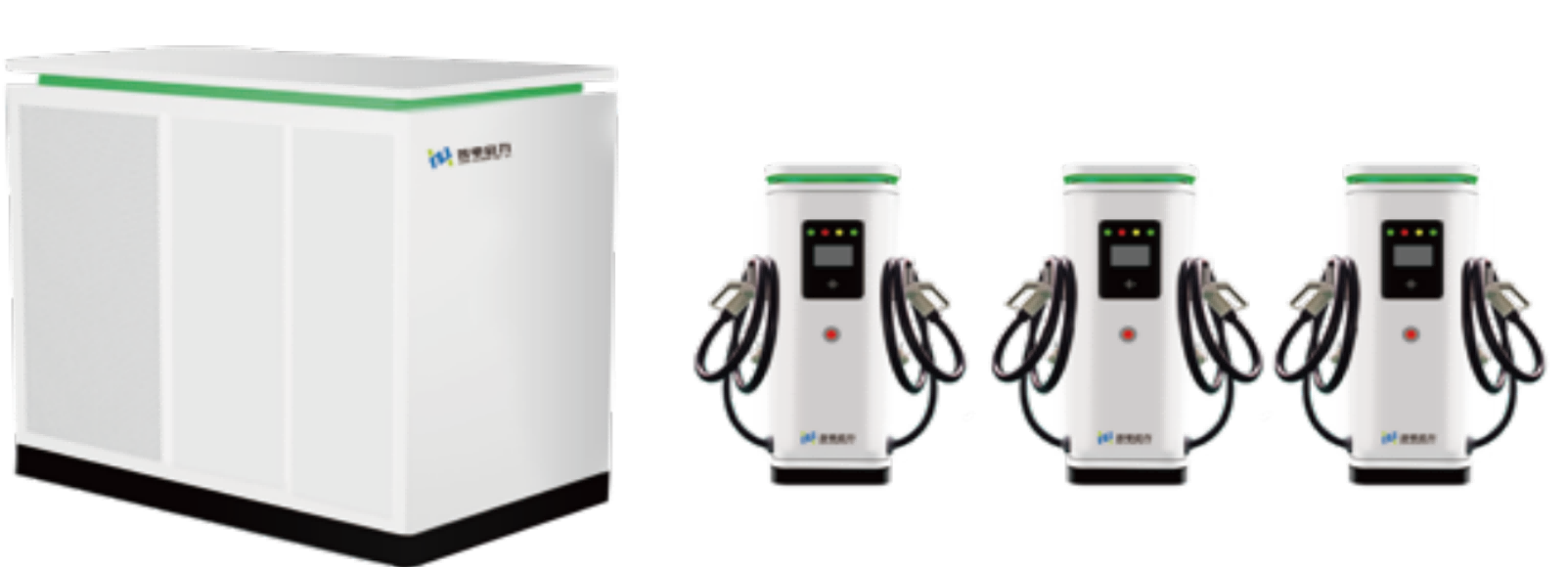

分体式直流充電杭
QLDCSシリーズの分体式直流充電杭は屋外に設置され、防水、防塵設計、防護等級IP 54が装備されている。本製品は
交流配電ユニット、防雷ユニット、充電器ユニット、監視ユニット、下層データ収集ユニット、計量ユニット、直流出力
ユニットを1つのコンテナ内に組み立てる、別体直流充電杭はモジュール化設計を採用した、両者はケーブルで接続されて
います。製品の出力電力と出力電圧レベルは、ユーザーのニーズに応じて柔軟に構成することができます。この製品は設置
調整が便利で、運行メンテナンスが簡単であるなどの特徴があり、電気自動車の屋外直流急速充電の理想的な選択である。
製品構成
直流分体キャビネットは主に充電電力モジュール、交直流検出ユニット監視ユニット、電気度計、通信モジュール及び
執行機構と戸外キャビネットなどの部分から構成される。システム中の各監視ユニットは主監視の管理と制御を受け、RS
485通信線を通じて底部ユニットが収集した情報及び充電モーター監視ユニットをCANバスと充電杭及び電池BMSを通じて
通信し、モーター情報を充電モーター監視に伝達する。プロトコルコンバータとバックグラウンドを介して通信を接続します。
直流充電杭は主にカードリーダー、人機交豆インタフェース、制御モジュール及び充電インタフェース、実行機構と屋外
キャビネットなどの部分から構成される。

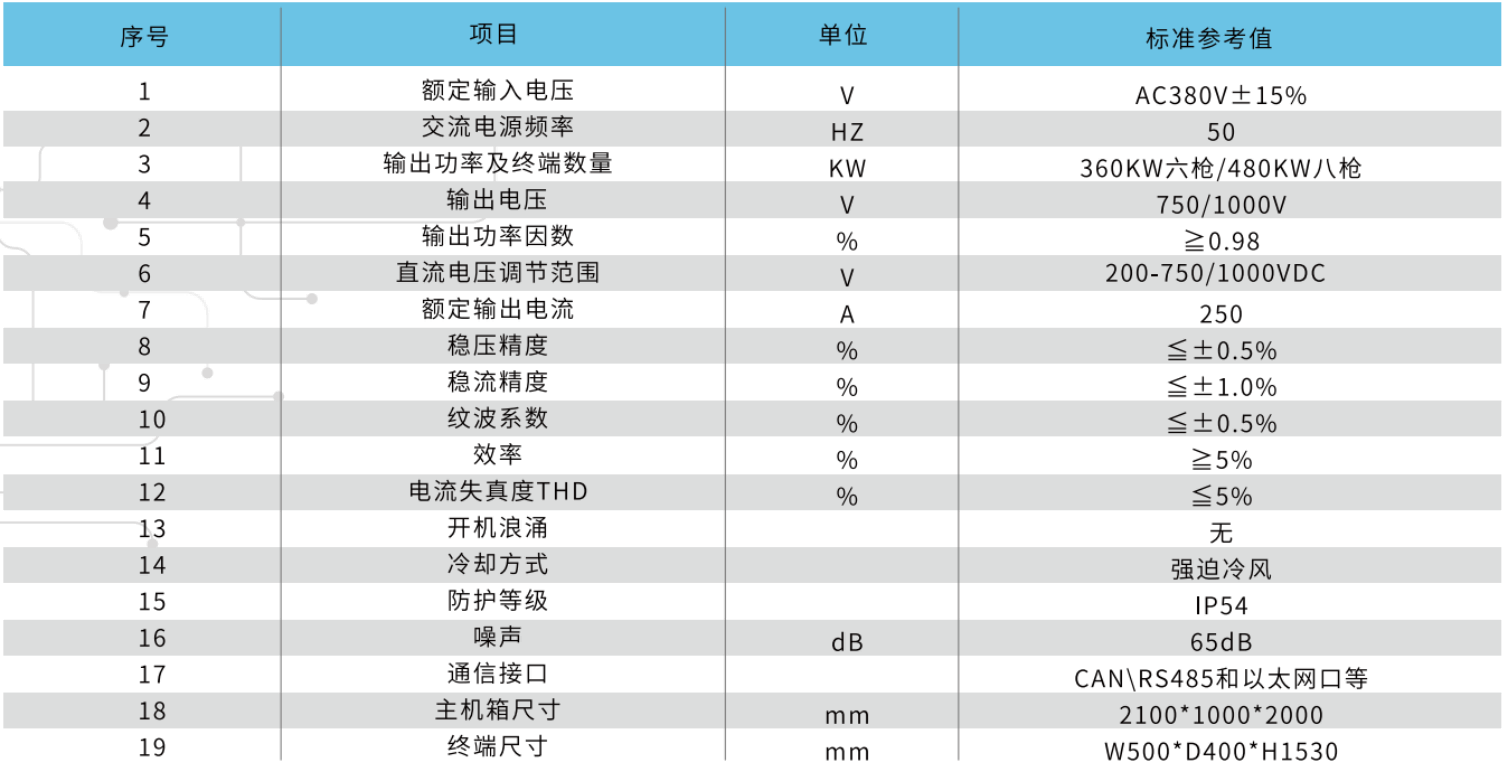

技術パラメータ
製品紹介
壁掛式直流充電杭
QLDCSシリーズの壁掛け式直流充電杭は電力変換、充電制御、マンマシン相互制御、通信、料金計算量が一体となり、
電気自動車の直流急速充電に使用される。この製品は屋外に設置され、防水、防塵設計があり、防護レベルはIP 54に達し
ている。壁掛け直流充電杭の電力変換元はモジュール化設計原則を採用し、その出力電力と出力電圧レベルはユーザーの
ニーズに応じて柔軟に配置することができる。
製品構成
すべての製品は別体モジュールを採用し、より効率的な急速充電：
超ワイド出力電圧範囲：200 vdc ~ 750 vdC、各種車種に適用する、充電能力が高く速度が速い、超低騒音で、ユー
ザーの充電体験を向上させる、低圧域の電流は収縮せず、充電速度はより速い。

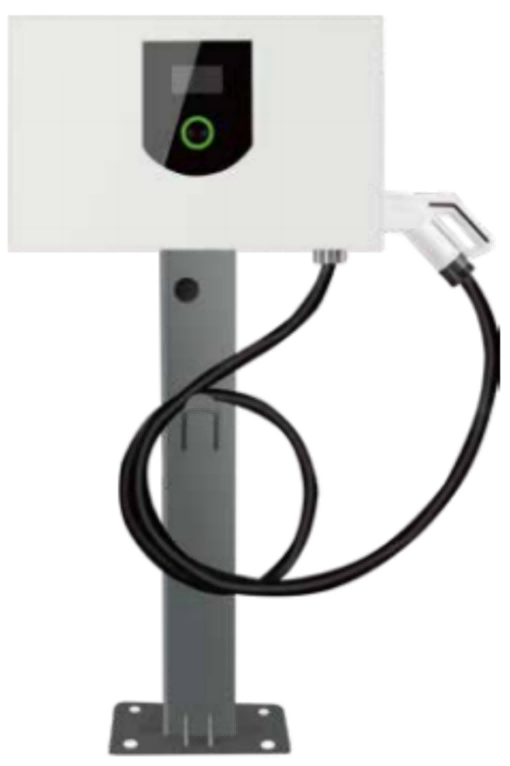

30 KW壁掛け直流充電器

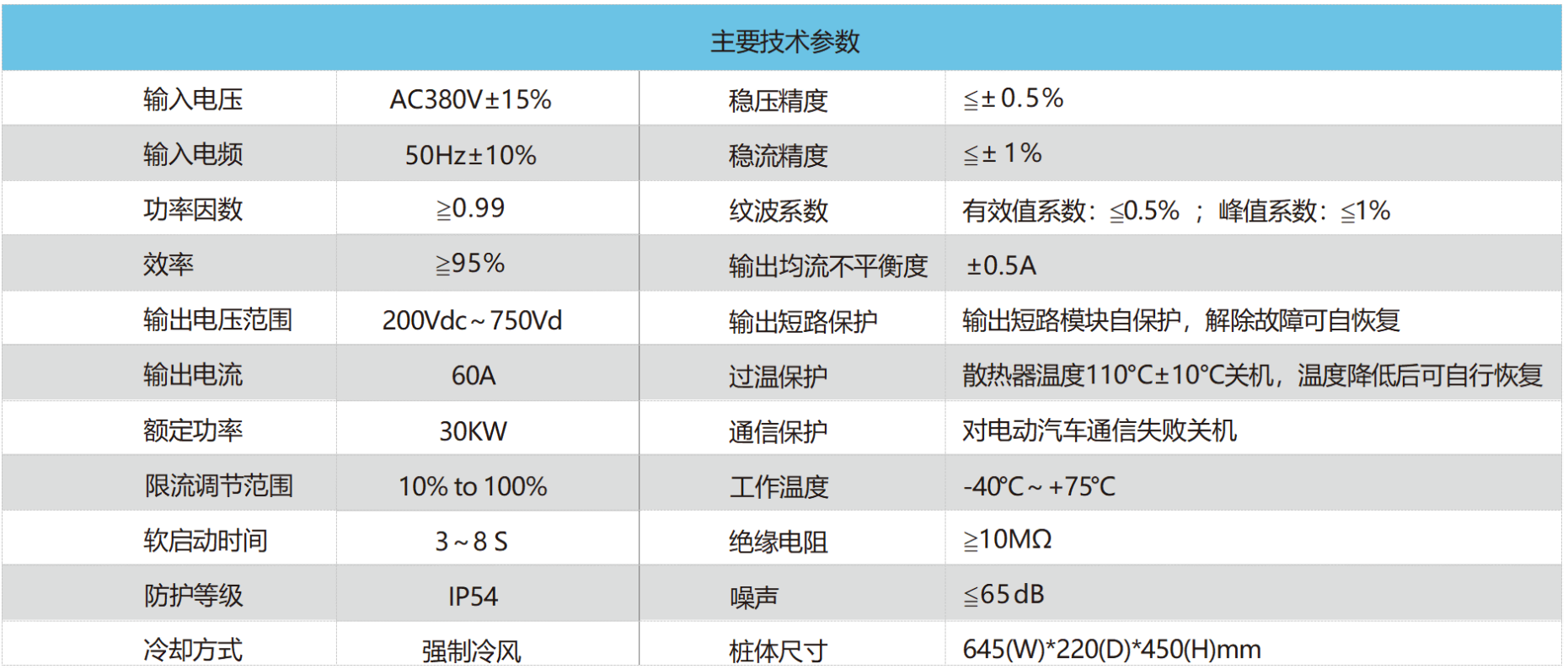

技術パラメータ
製品特徴：
1、非接触式カード決済装置を採用し、カードに対してハードウェア暗号化認証処理を実現し、カード口座データの安全を
保証する、
2、充電設備は複数台の高周波スイッチング電源モジュールを用いて並列に何台かのバックアップ運転を行い、大電力充電
システムを構成し、モジュール間の不均一流量は≦5%で、信頼性が高く、メンテナンスが容易であるなどの特徴がある、
3、電源モジュールはLLC共振技術を採用でき、電源効率を向上させ、充電システム全体の効率は95%以上に達した、
4、セグメント式定電力設計、広範囲に出力電圧電流を設定でき、充電速度を大幅に向上でき、急速充電とスローチャージ
は自由に選択できる、
5、電源モジュールは標準隔離CAN通信口を持ってモニタと通信する、
6、充電システムには独立したモニタが設置され、人間とのインタフェースや上位機などと情報を交換し、システムの運行
を監視する。
7、人間機械のインタラクティブインタフェースは高性能ARMチップと7寸真カラータッチスクリーンを採用し、人間化設
計操作が簡単で、充電杭モニタがCANバスと電池管理ユニット（BMS）或いは車載計器の接続を通じて電池巡検BMS）
の所定のパラメータに基づいて運行し、異なる充電運転モードを設定し、急速充電を実現する。
8、システム設計は完備した保護機能を備えて、例えば交流過/不足圧保護、交流漏電保護、直流出力過/不足保護、出力限
流/過流保護、過温度保護、蓄電池逆接保護など；
9、操作パネルはPC一次成形を採用し、美しく上品で、長持ちする.
製品機能：
基本機能：充電インタフェース、保護モジュール、制御モジュール、計量モジュール直流充電一体機は充電電力モジュール、
給電インタフェース、カード読み取りモジュール、監視ユニット、人間機械操作インタフェース及びキャビネッ
トなどを含む。
バックグラウンド通信インタフェース：RS 485（CANポートを配置可能）、GPRSなどの工業イーサネットポート、
充電機能：自動充電機能と手動充電機能があり、充電器はBMS充電電圧電流制限値に基づいて定電流、定電圧モードを動的
に調整することができるべきである、充電終了後に充電ガンがガン挿入位置に復帰する時の注意と警報機能を備
える、2発の交代充電、自動変換急速充電/徐充電方式と広い範囲の調整可能な充電電流を備える。
信号検出要水：出力検出、ICカード検出、スイッチ量などの入力情報検出と運転状態検出、故障検出ヒューマン・インタラ
クション機能：サービスの種類と手動制御、出力表示を手動で選択可能
安全防護機能：交流入力過/不足圧保護、直流出力過不足/圧保護、直流出力限圧/限流値の設定、過圧過流保護短絡保護、交
流防雷保護、過熱保護、電池逆接、限圧限流保護などの保護機能。急停止機能、充電接続異常保護、絶縁検
出保護。
充電インタフェース：1機1発、1機2発（充電インタフェースは国家基準を満たす）
製品の利点
高効率低高調波、A類品質システム効率>95%、電力密度業界がリードし、設備のエネルギー消費が低くエネルギー利
用率が高い。充電電力モジュールは能動力率補正技術を採用し、高調波干渉<5%、力率は0.99に達し、国家電力網A級設備
の要求に合致する。人間的な製品配置、モジュール化設計、システム信頼性。システムは多モジュール並列出力方式を採用
し、配置が柔軟で、メンテナンスが便利で、単一モジュールの故障はシステム全体の運行に影響せず、システムの信頼性と
安定性を大幅に向上させる、全方位保護、運行安全。入出力/部品の自己検査と操作接続保護、入出力過/不足電圧保護直流
出力過モジュールの過熱/故障保護、絶縁保護、充電と電池接続検査などの多重保護機能：圧/短絡保護、容量調整可能、各
種需要に適応する。
応用分野
純電動乗用車、純電動タクシー、純電動バスの完成車の高速または中速充電に適している：純電動バス、充電ステー
ション、企業専用駐車場などの運行場所に適している。
第 2 シリーズ：【交流充電杭】
製品紹介

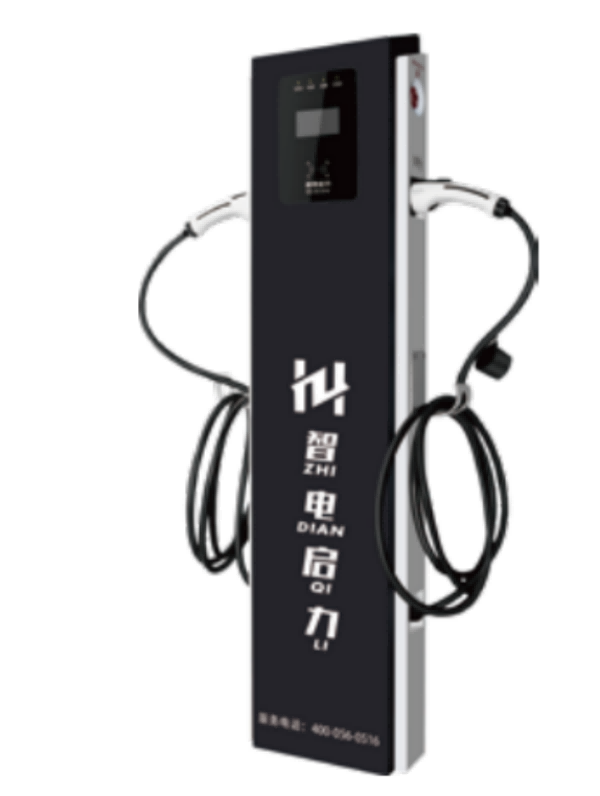

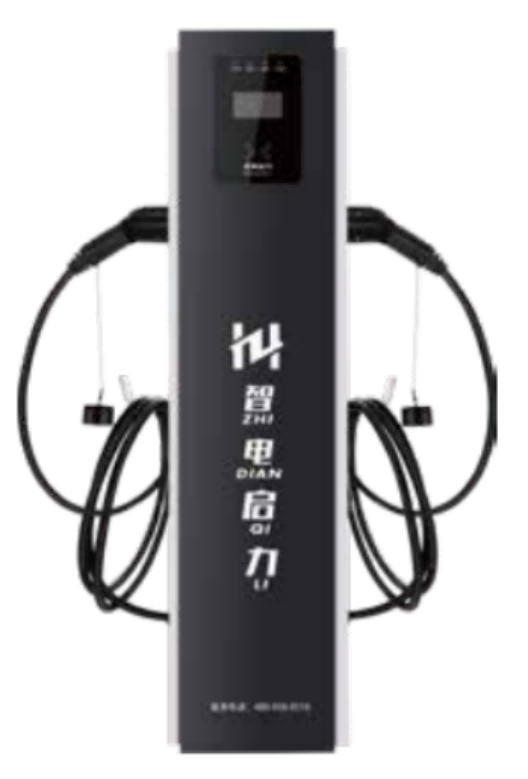

14-84 KW単/双銃立式交流充電杭
縦型単/二銃交流充電杭は電気自動車の充電に特化した工業製品である。この製品は室内や屋外に設置することができ、
専門的な防水防塵設計、防護レベルIP 54。本製品は人と機械の相互作用、料金計算などの機能を持ち、プラグアンドチャー
ジ、カード払い起動、カード払い料金計算の3種類の起動方式を選択することができる。モジュール化設計を採用し、インス
トールが簡単で、アップグレードメンテナンスが便利であるなどの利点がある。
製品の特徴
高い安定性、高性能を有するARMチップを採用し、強大なシステム資源を加えて本製品をより安定で信頼性がある、
表示画面は4.3型LED液晶画面の表示情報が豊富で、高解像度表示の内容がはっきりして豊富で、画面が美しい、完全な保
護機能を有している：過電圧、不足電圧保護、交流入力、出力の過電流保護、出力制限流、過電流保護、過温度保護、D級
防雷保護など、シャーシは板金シャーシを採用し、耐久性に優れています。全体の構造は防雨、防塵設計を採用し、防護
レベルIP 54は、屋外運行の要求を満たす。

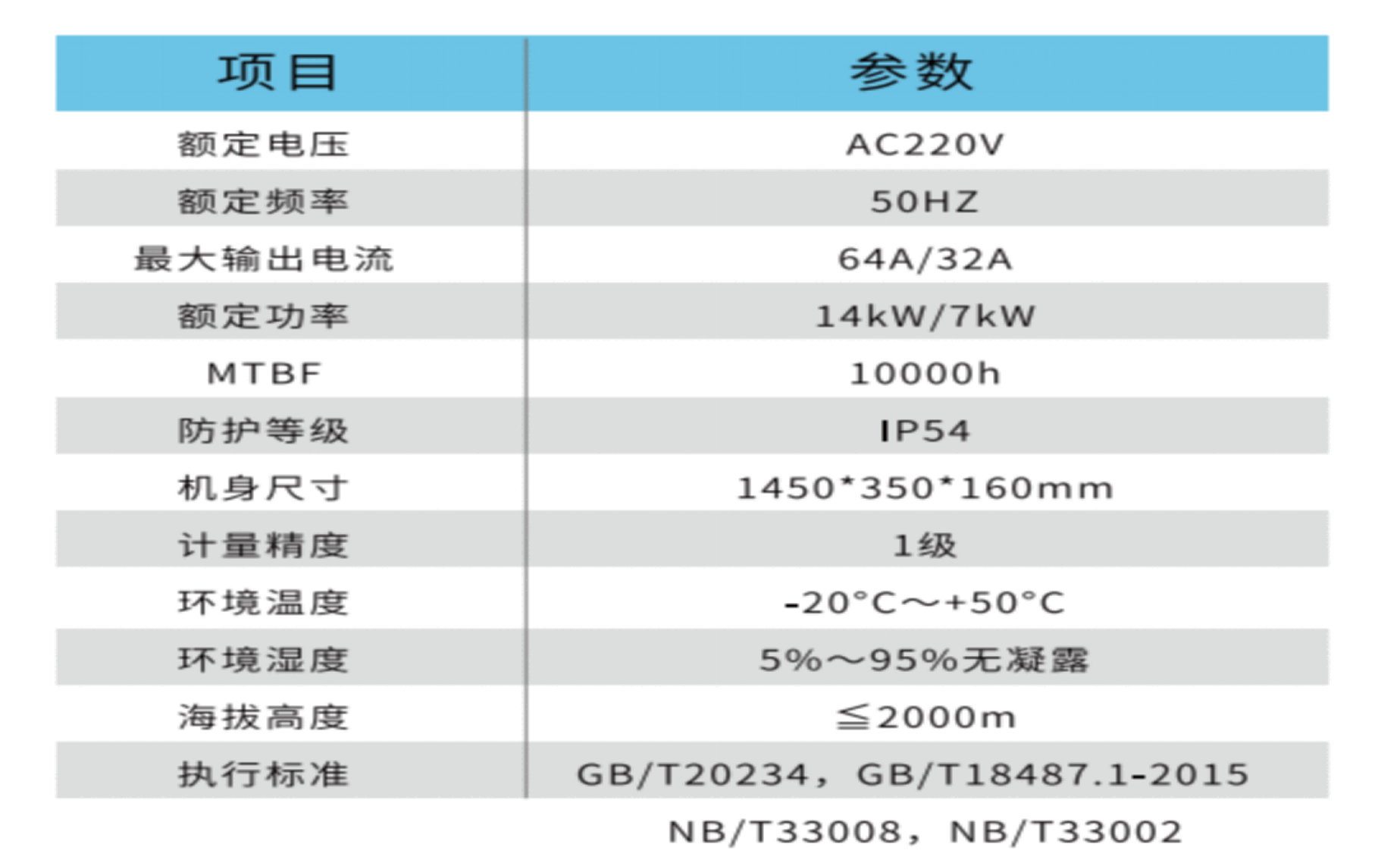

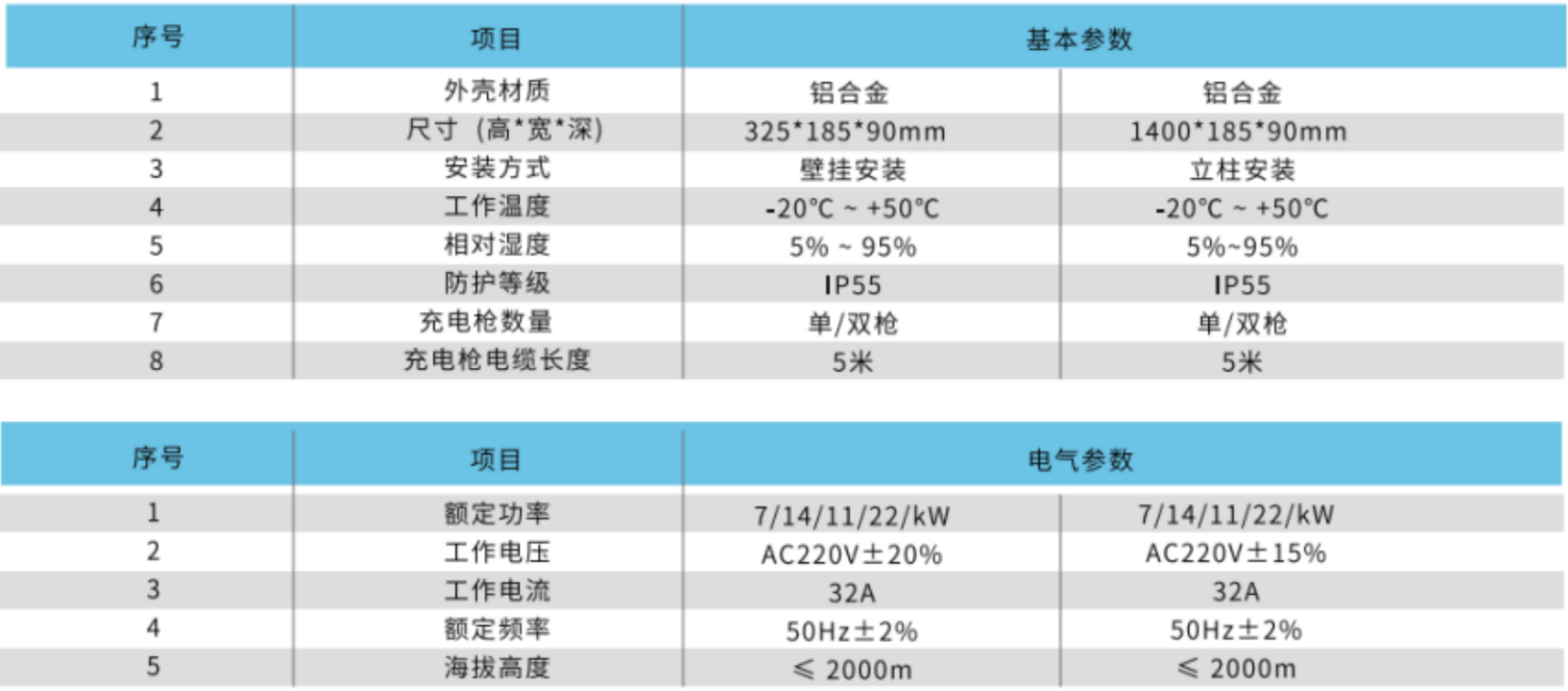

システムパラメータ
製品紹介

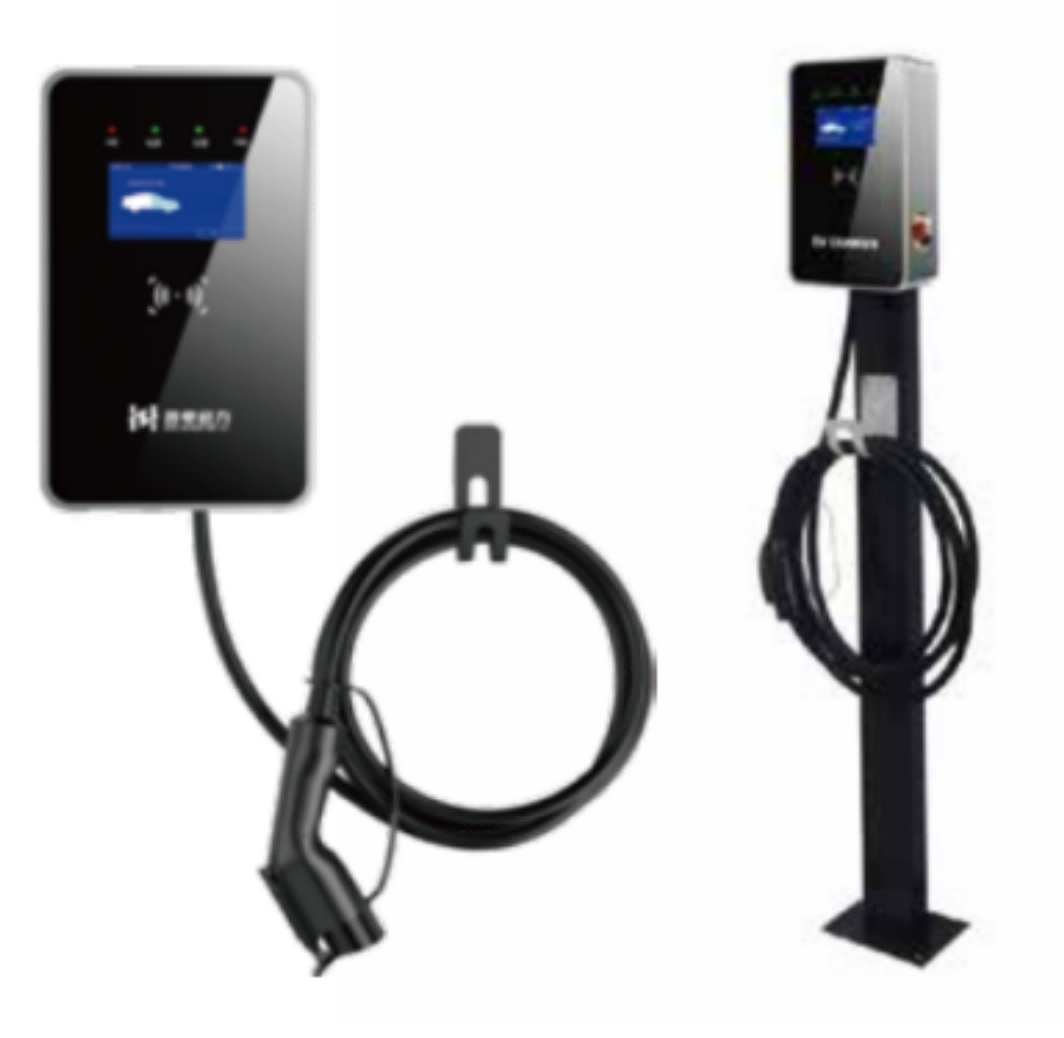

7-42 KWアルミニウム合金殻交流充電杭
アルミニウム合金ハウジング交流充電杭は電気自動車の充電に特化した工業製品である。この製品は室内や屋外に設置
することができ、専門的な防水防塵設計、防護レベルIP 55。本製品は人と機械の相互作用、料金計算などの機能を持ち、
イーサネット、4 G通信方案を選択可能で、微信/支付宝/APPスキャンコード、カードで料金を計算する2種類の起動方式を
提供する。モジュール化設計を採用し、インストールが簡単で、アップグレードメンテナンスが便利であるなどの利点がある。
製品の特徴
1、非接触式カード決済装置を採用し、カードに対してハードウェア暗号化認証処理を実現し、カード口座データの安全を
保証する、
2、ヒューマンインタラクションインタフェースは高性能ARMチップと7寸真カラータッチスクリーンを用いて人間的に設
計し、操作が簡単で、便利である、
3、充電記録とブラックリストデータをローカルに保存する、そしてデータの完全性と正確性を確保する、
4、充電制御システムは遠隔とローカルのアップグレード機能を持っている、
5、イーサネットポート、CAN、RS 485、RS 232、USB、3 G/4 G（移動、接続、電気通信）モジュール、Bluetoothモ
ジュール、
6、GPS（同時に北斗をサポートする）モジュール、GPS（同時に北斗をサポートする）測位ブロック機能、
7、アルミニウム合金ダイカストハウジング、操作パネルは強化ガラスを採用し、美しくて気前がよく、長持ちする。
特色あるサービス
カスタマイズソリューション
会社は異なる商工業の顧客の独特な需要に対して、カスタマイズされた充電杭ソリューションを提供している。プロ
ジェクトの前期に、会社の専門的な市場調査チームは顧客の現場に深く入り込み、顧客の場所条件、電力供給状況、車両
使用状況、運営管理モデル及び未来発展計画などに対して全面的に綿密な調査と分析を行った。調査結果に基づいて、顧
客のためにカスタマイズされた充電杭の建設方案をカスタマイズし、充電杭のタイプ選択（交流または直流、電力サイズ）、
数量確定、配置設計、設置方式、電力関連方案及び運営管理モードの提案などを含む。
ワンストップサービス
会社は商工業充電杭プロジェクトのためにプロジェクト計画、設備購入、設置調整から運営管理までのワンストップ
サービスを提供している。プロジェクト計画段階において、会社の専門チームは顧客に協力してプロジェクトの所在地選
定、実行可能性研究、プロジェクト予算編成などの仕事を行い、プロジェクトの科学性と合理性を確保する、設備の購入
段階では、会社と多くの有名な充電杭設備メーカーとの長期的な協力関係に基づいて、顧客に良質、信頼性、価格比の高
い設備の選択提案を提供し、そして設備の購入、輸送と検収の仕事を担当し、設備の時間通り、品質通りの納品を保障する。
据付調整段階では、会社は経験豊富な据付チームを組織し、関連基準規範に厳格に従って施工・据付を行い、そして据
付完了後に全面的に入念な調整作業を行い、充電杭設備が正常に安定して運行できることを確保する、運営管理面では、会
社は顧客にインテリジェント充電管理システムの配置とトレーニングサービスを提供し、顧客の完備した運営管理プロセス
と制度の構築を支援するとともに、顧客のニーズに応じて運営信託サービスを提供することができ、会社の専門運営チーム
が充電杭の日常的な運営管理業務を担当し、設備のメンテナンス、ユーザーサービス、料金管理などを含み、顧客は全体の
運営効果に注目するだけでよい。ワンストップサービスモデルは顧客のプロジェクト実施プロセスを大幅に簡略化し、顧客
のプロジェクト管理コストとリスクを低減し、プロジェクト実施効率と品質を向上させる。
24時間緊急対応と技術サポート
同社は完全な24時間緊急対応と技術サポートサービスシステムを構築し、充電杭設備に故障が発生したり、ユーザーが
問題に遭遇したりした場合に速やかに解決できるようにした。会社は専用のカスタマーサービスホットラインを設立し、
ユーザーはいつでもカスタマーサービス電話に電話して相談、修理、クレームを行うことができる。カスタマーセンターは、
ユーザーからのフィードバックを受けると、すぐに関連情報を記録し、テクニカルサポートチームに渡します。テクニカル
サポートチームは、障害の状況に基づいて予備的な判断を行い、最初の時間にユーザーと連絡を取り、リモート・アドバイ
ザまたはオンサイト・メンテナンスを通じて問題を解決します。
現場修理が必要な故障に対して、会社は全国の主要都市に複数の修理サービスサイトを設立し、専門の修理員と完備し
た修理ツールと備品を備えている。整備士は任務を受けた後、所定の時間内（一般都市では2時間以内、遠隔地では4時間以
内）に現場に到着して整備を行う。修理中、テクニカルサポートチームは修理の進捗状況を継続的にフォローし、障害が完
全に解決されるようにします。同時に、会社は故障修理訪問制度を確立し、修理完了後の24時間以内にユーザーに訪問を行
い、ユーザーの修理サービスに対する満足度を理解した。
