世界的なエネルギー転換と環境保護需要の増加を背景に、家庭用太陽エネルギー貯蔵プロジェクトが誕生した。本プ
ロジェクトは太陽光発電を利用し、エネルギー貯蔵システムを通じて電気エネルギーを貯蔵し、家庭の日常使用や予備に
供することを目的としている。光起電力技術の進歩とエネルギー貯蔵コストの低下に伴い、家庭用光起電力貯蔵システム
はすでに高い経済性と実用性を備えている。
また、政府関連政策の支持と補助金も家庭用光起電力貯蔵プロジェクトの普及と発展をさらに推進した。
光発電原理の概要
1.光起電力効果
半導体材料に光が当たり、光起電力が発生する現象を指し、光エネルギーを直接電気エネルギーに変換する。
2.太陽電池モジュール
いくつかの光発電セル単体が直列または並列に構成され、光発電システムのコア部分である。
3.光起電力システムの分類

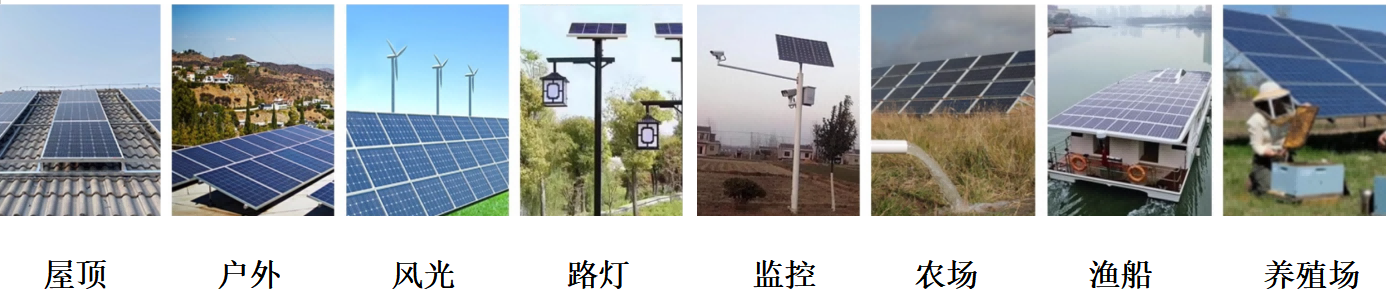

応用シーンと規模によって、離網型、並列網型、混合型などに分けることができる。
システム設計原則と運行
1、据付現場及び据付条件に応じて適切な電池モジュール、据付固定方式及び最適な据付傾角設計を選択する、
2、設置地の気象データに基づいて、光起電力アレイの直列並列設計を行う、
3、光起電力アレイの雷防止設計；
4、光起電力アレイの直流合流線の設計；
5、各光起電力方陣の容量と取り付け特徴に基づいて、インバータの選択、組み合わせ設計を行う、
6、光伏並列ネットワークシステムのアクセス設計、並列ネットワークスイッチキャビネットの設計、計量、監視設計、
逆流防止保護システムの設計を含む、
7、並列発電システムの監視、通信及びデータ遠伝設計；
8、システム電気ケーブルの型式選択、敷設設計；

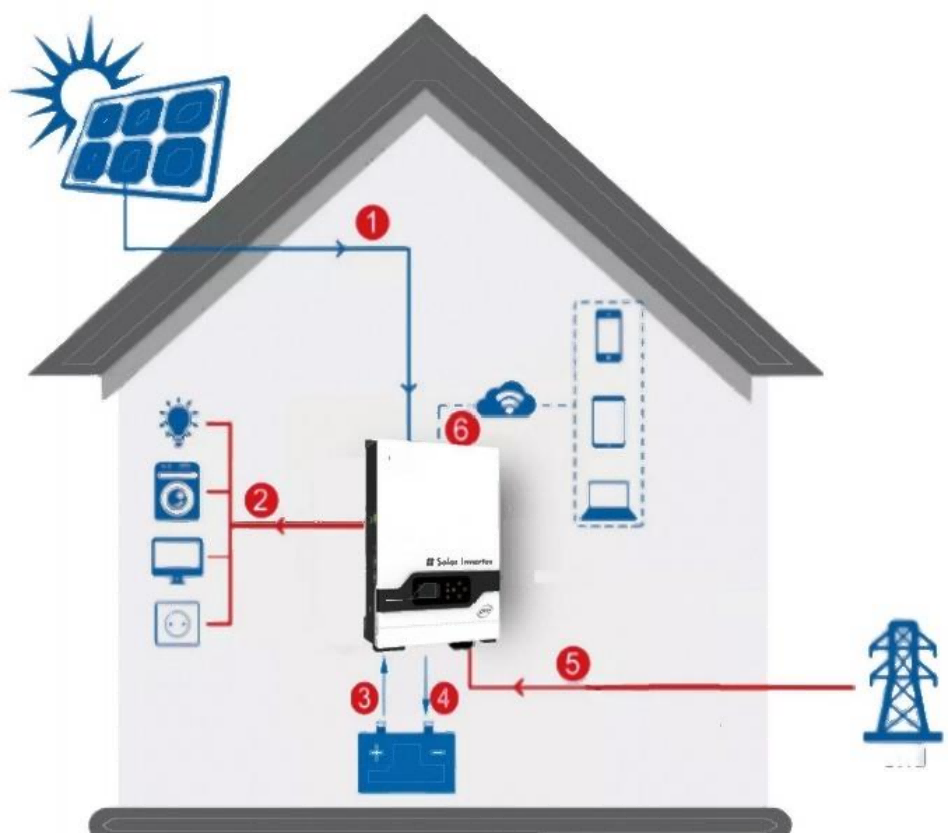

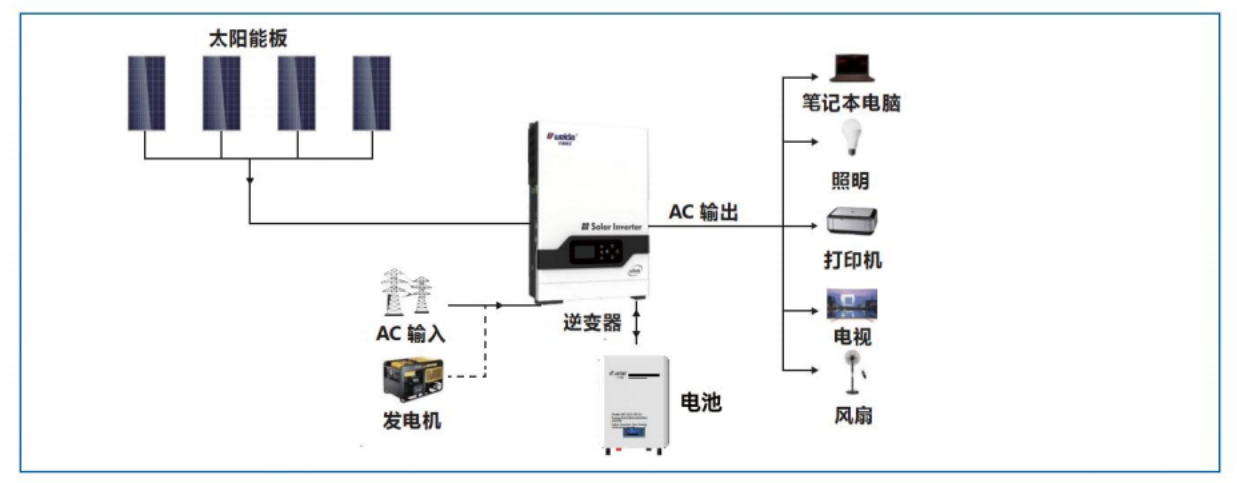

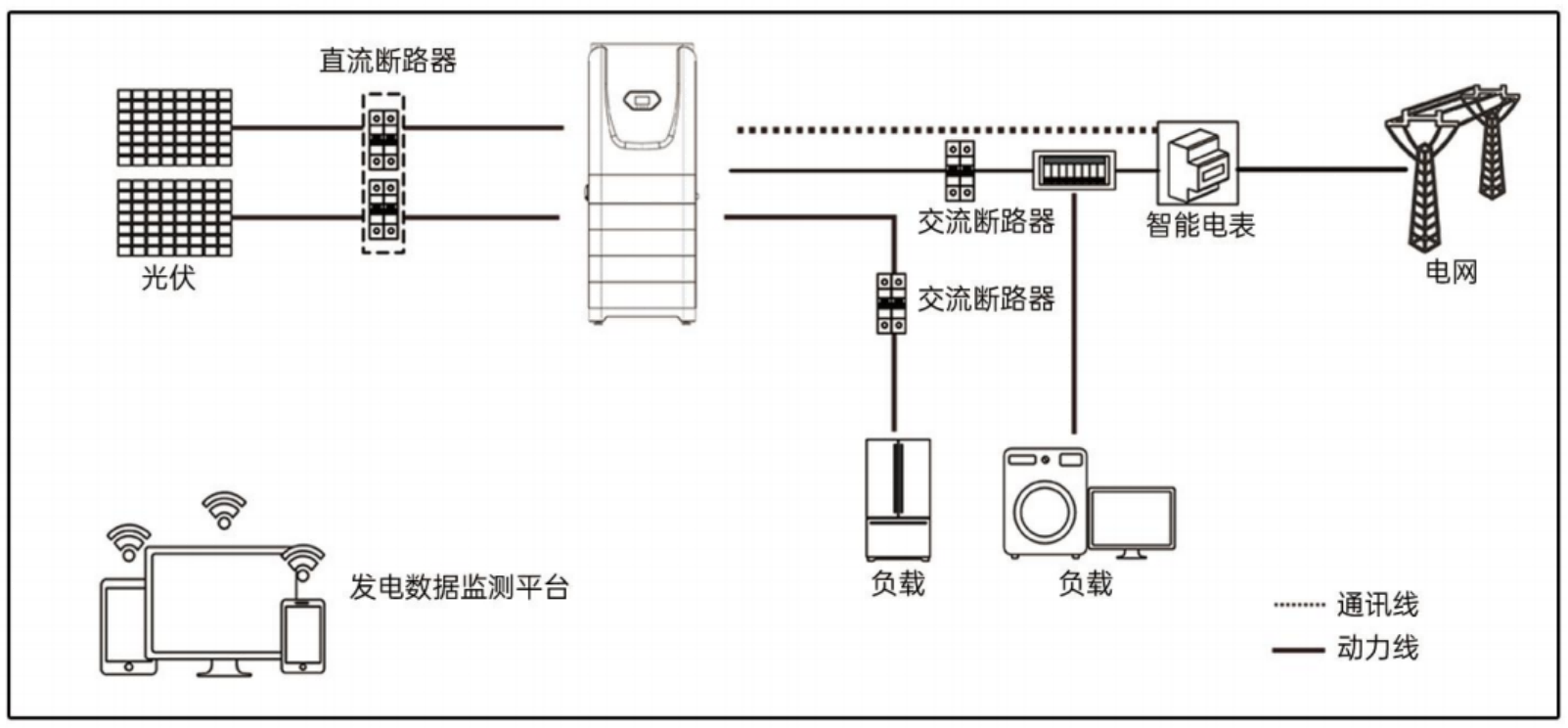

システム接続模式図
（1）PV光起電力入力
（2）インバータは交流負荷に電力を供給する
（3）リチウム電池を使用して負荷に電力を供給する
（4）リチウム電池貯蔵電力量
（5）電力網による電池の充電または負荷への電力供給
（6）リアルタイムに各データを監視する

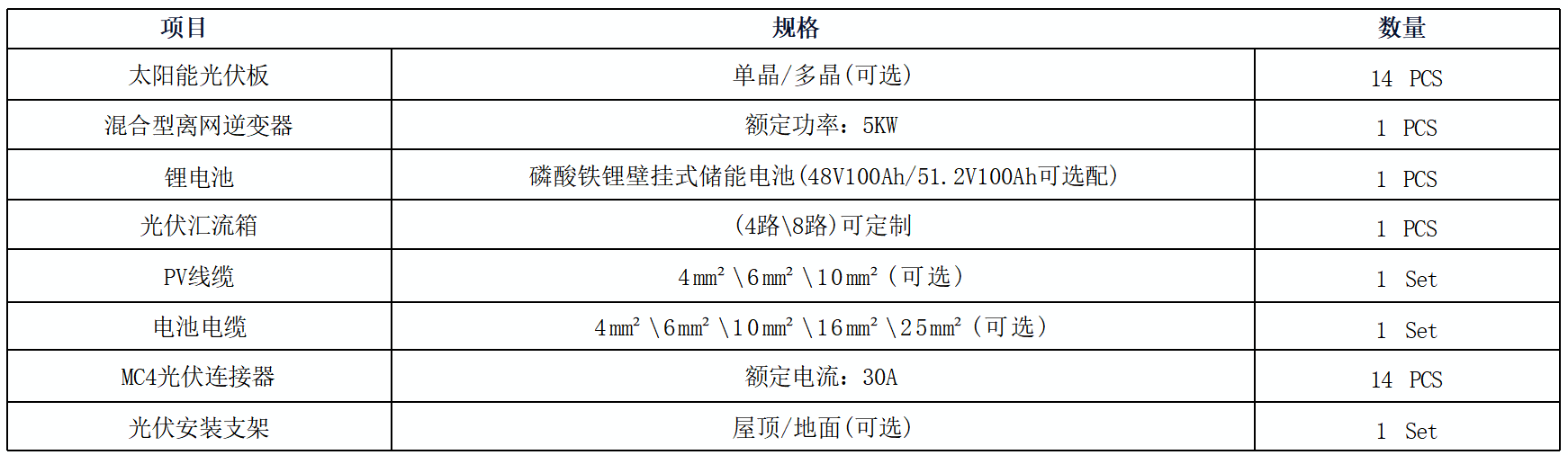

システム構成
屋上太陽光発電システムの設置と調整
1、設置前準備
屋根の荷重、向き、傾斜角度、および現地の照明条件と気候条件を評価します。
2、システムレイアウト設計
屋根の実際の状況に応じて、太陽電池モジュールの配置方法と設置位置を合理的に計画する。
3、取り付け施工過程
ブラケットの取り付け、電池モジュールの取り付け、電気接続、雷防止接地などの一環を含む。
4、システムの調整と検収
インストールが完了したら、システムのデバッグを行い、各性能指標が要求に合致することを確保し、検収を行う。

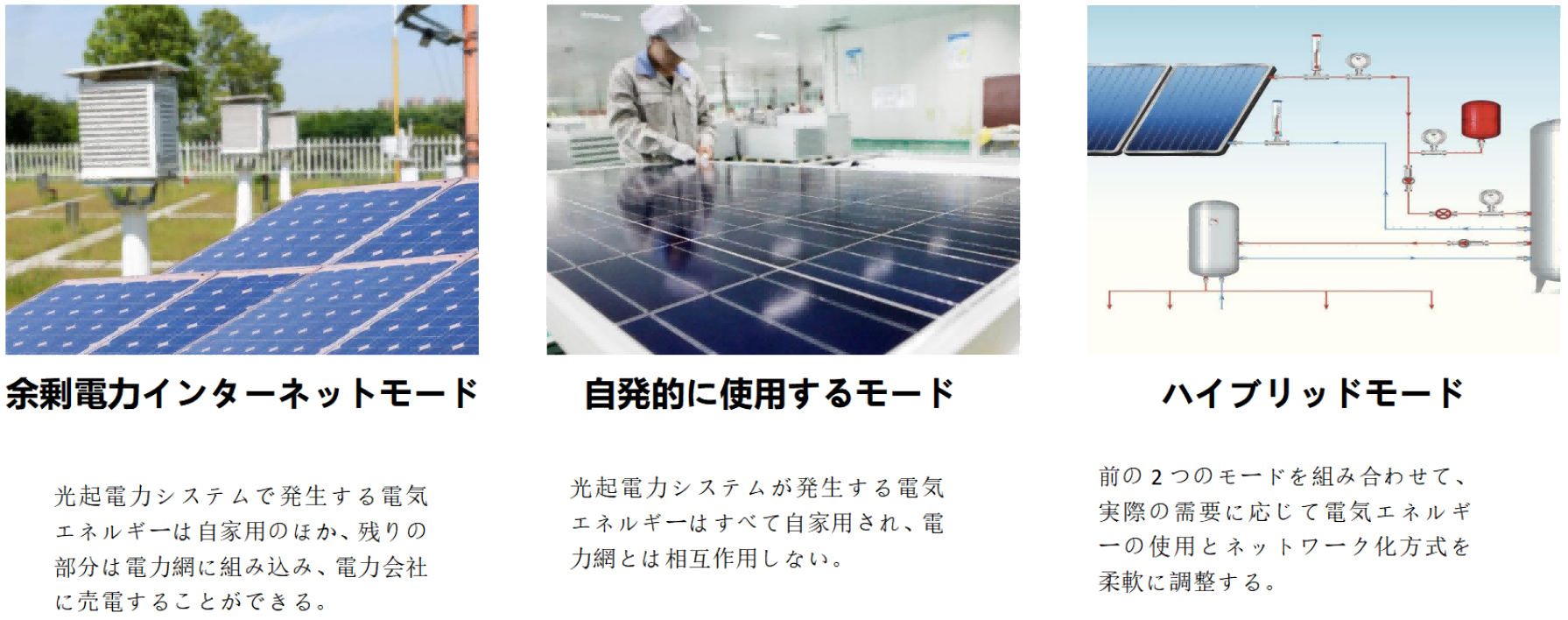

光起電力並列ネットワークアクセス方式の選択

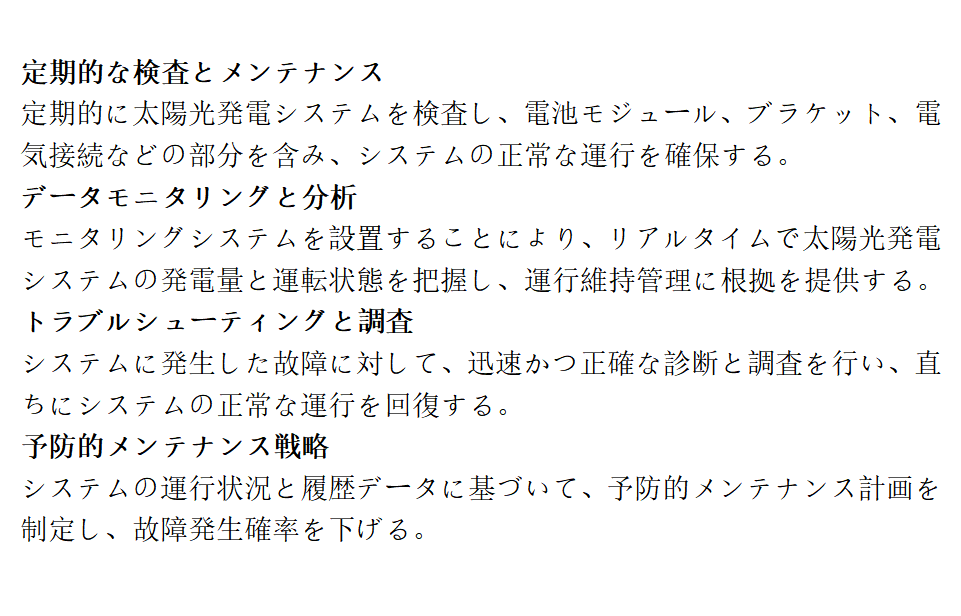

運行維持管理と故障排除

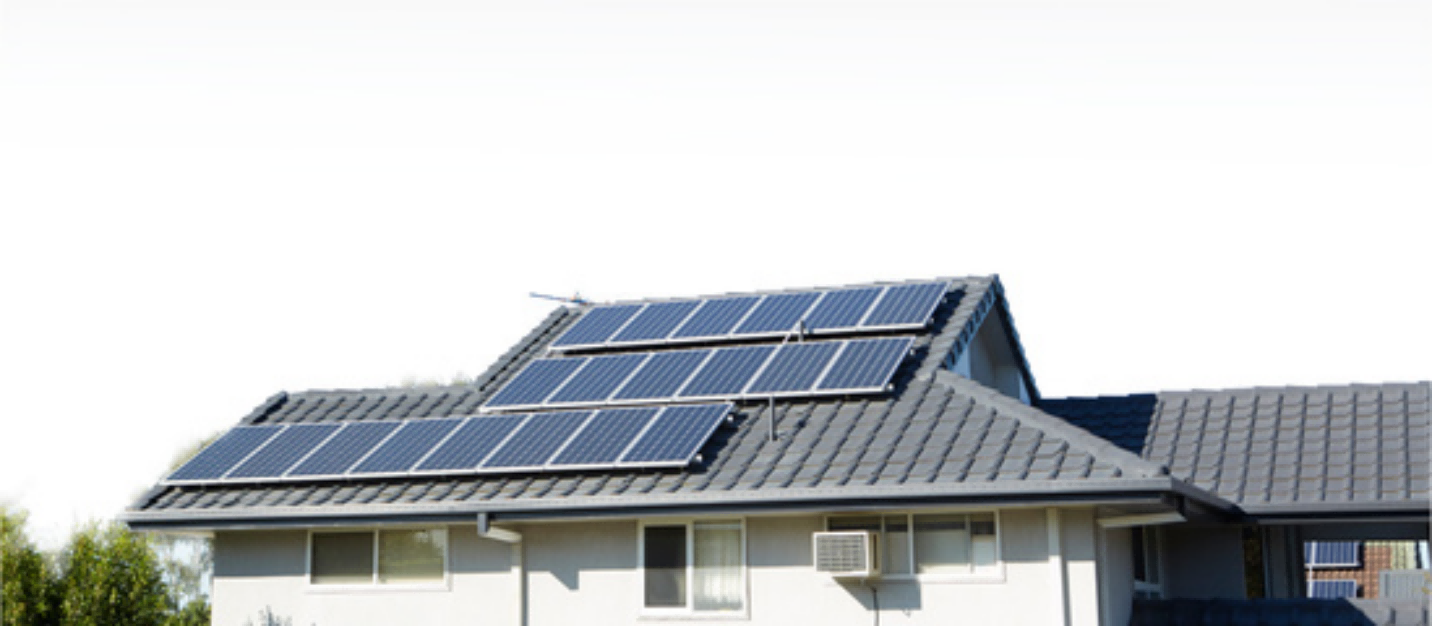

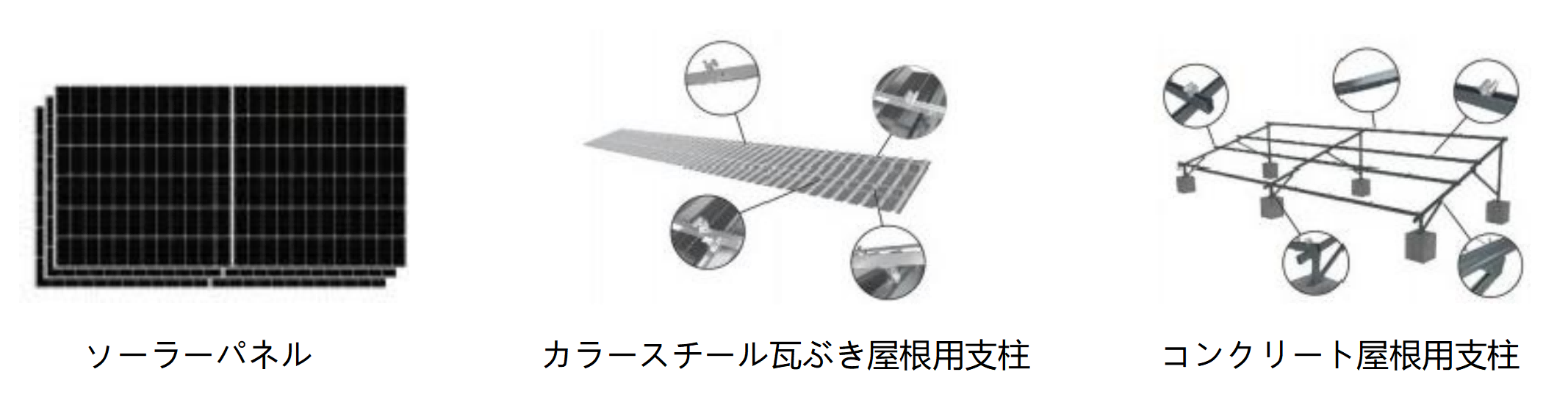

光起電力板と屋根支柱

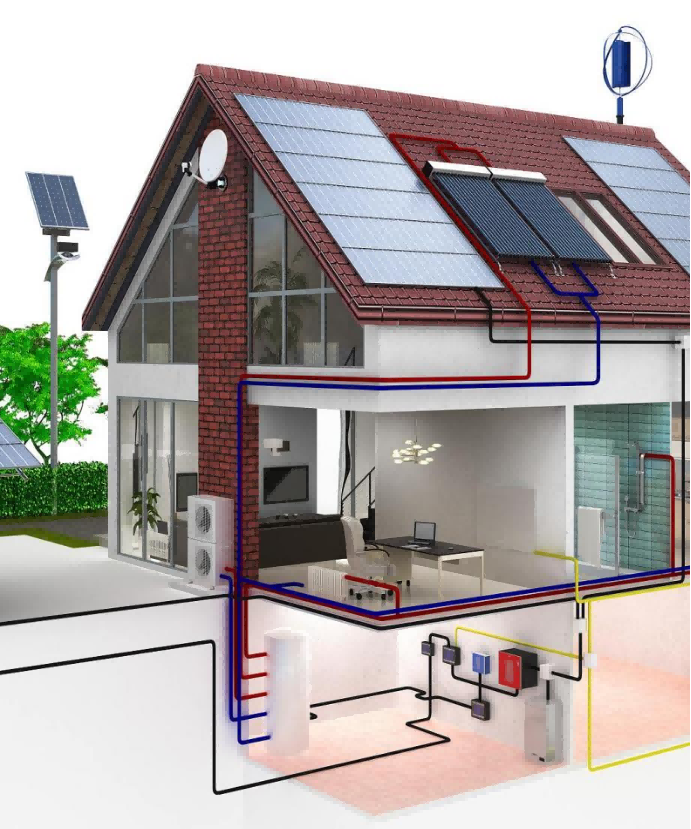

家庭用エネルギー貯蔵システムの構成
バッテリ貯蔵システム
高性能リチウム電池をエネルギー貯蔵媒体として採用し、高エネルギー密度、長寿命などの利点がある。
エネルギー変換システム
インバータ、整流器などの設備を含み、電気エネルギーの交流直流変換と電圧調節を実現する。
エネルギー管理システム
スマート制御アルゴリズムを通じて、家庭用エネルギー貯蔵システムのリアルタイム監視、スケジューリング、
最適化を実現する。
セキュリティ保護システム
過充電、過放電、過熱などの多重保護機能を備え、エネルギー貯蔵システムの安全で信頼性のある運行を確保する
エネルギー貯蔵技術の優位性と特徴
効率的な省エネ
家庭用エネルギー貯蔵システムはエネルギー利用効率を効果的に高め、エネルギー浪費を減らすことができる。
環境に配慮した排出削減
再生可能エネルギーの貯蔵と利用を通じて、化石エネルギーの消費を減らし、それによって炭素排出を低減する。
柔軟で便利
家庭用エネルギー貯蔵システムはユーザーのニーズに合わせてカスタマイズし、エネルギーの個性的な管理を実
現することができる。
コスト・パフォーマンス
技術の進歩とコストの低下に伴い、家庭用エネルギー貯蔵システムの性価格比はますます高くなっている。
製品紹介
製品紹介

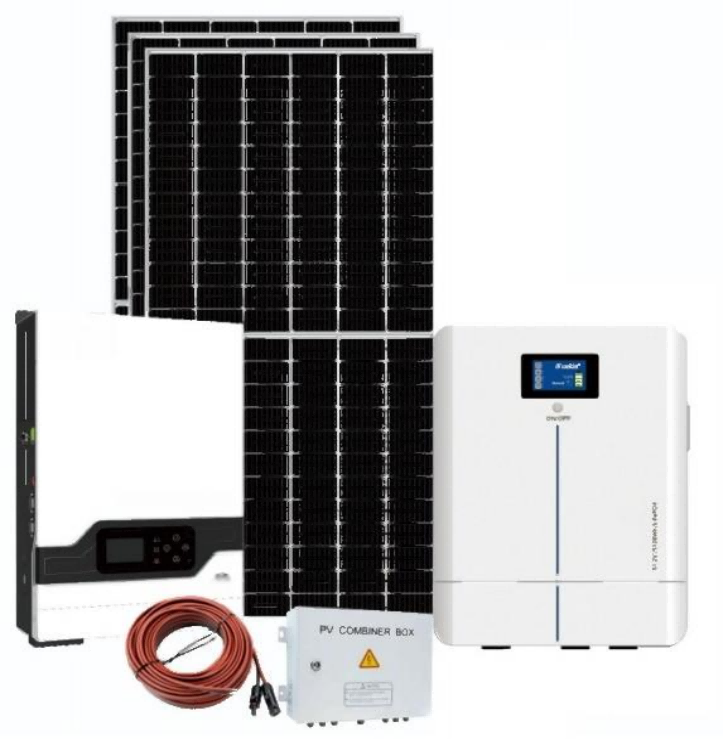

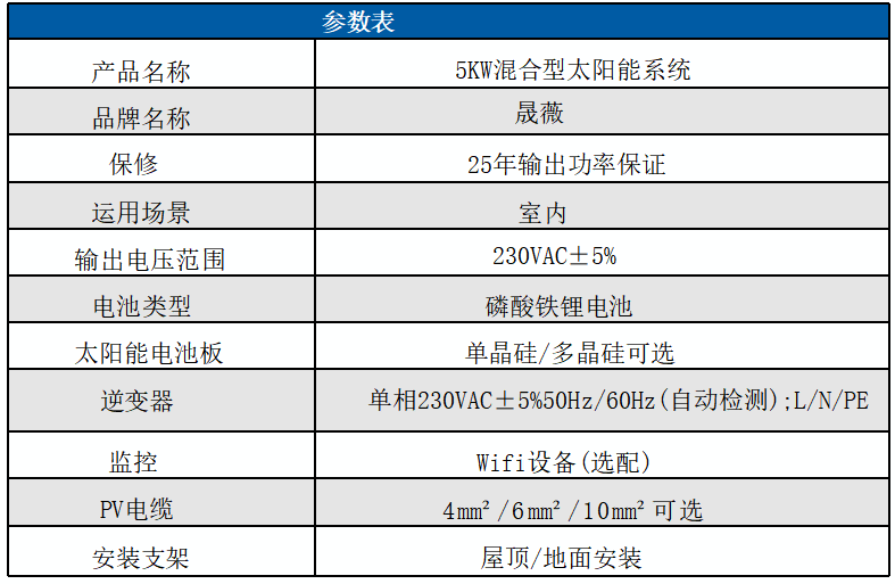

5 KW大電力ハイブリッド型太陽エネルギーシステム
このシステムはリチウム電池を用いて太陽エネルギーを貯蔵すると同時に、システムは電力網と接 続し、電力網
の電力を選択的に利用することができる。システムは光起電力を優先的に使用し、不足部分は電池によって提供される。
日当たりが悪い、または負荷の消費が大きすぎて電池の電力量が不足している場合、システムは自動的に電力網へ
の電力供給に切り替えることができる。
製品紹介

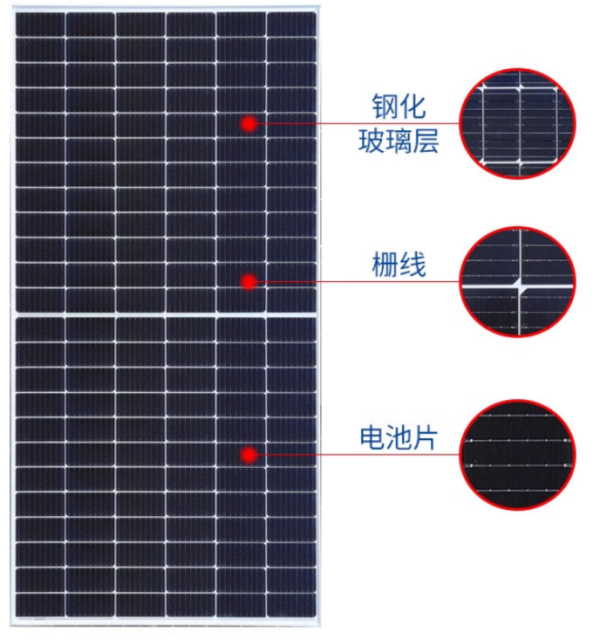

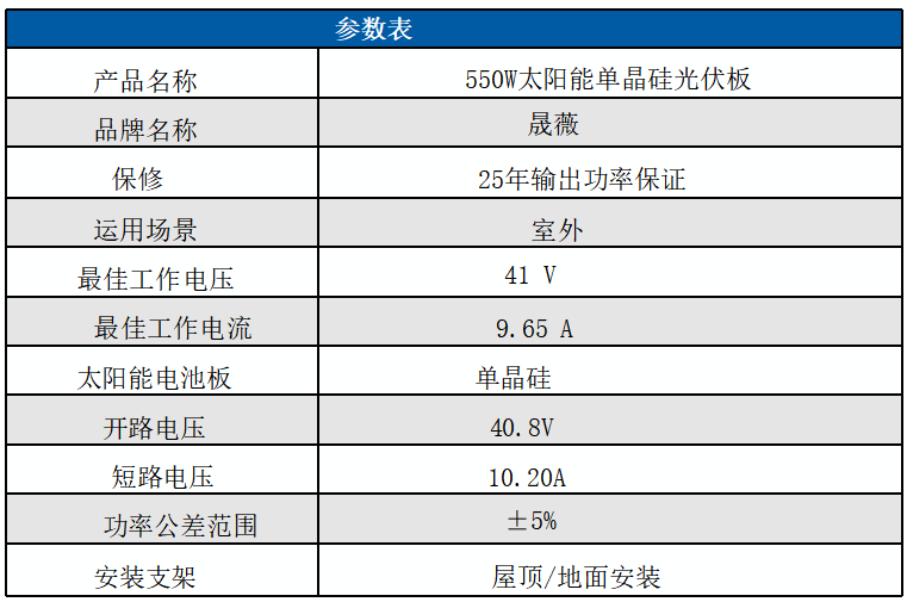

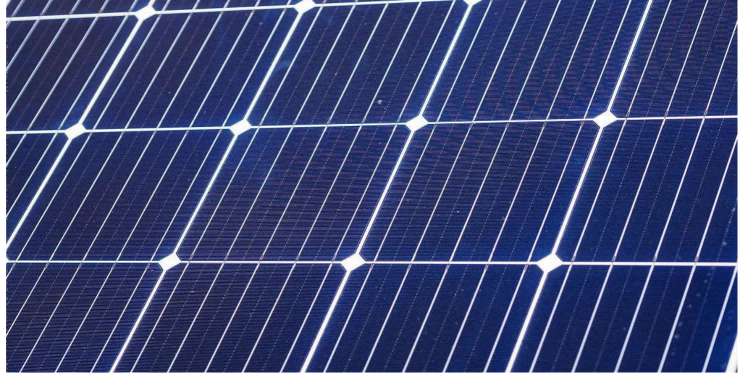

550 W太陽エネルギー単結晶シリコン光起電板
製品紹介

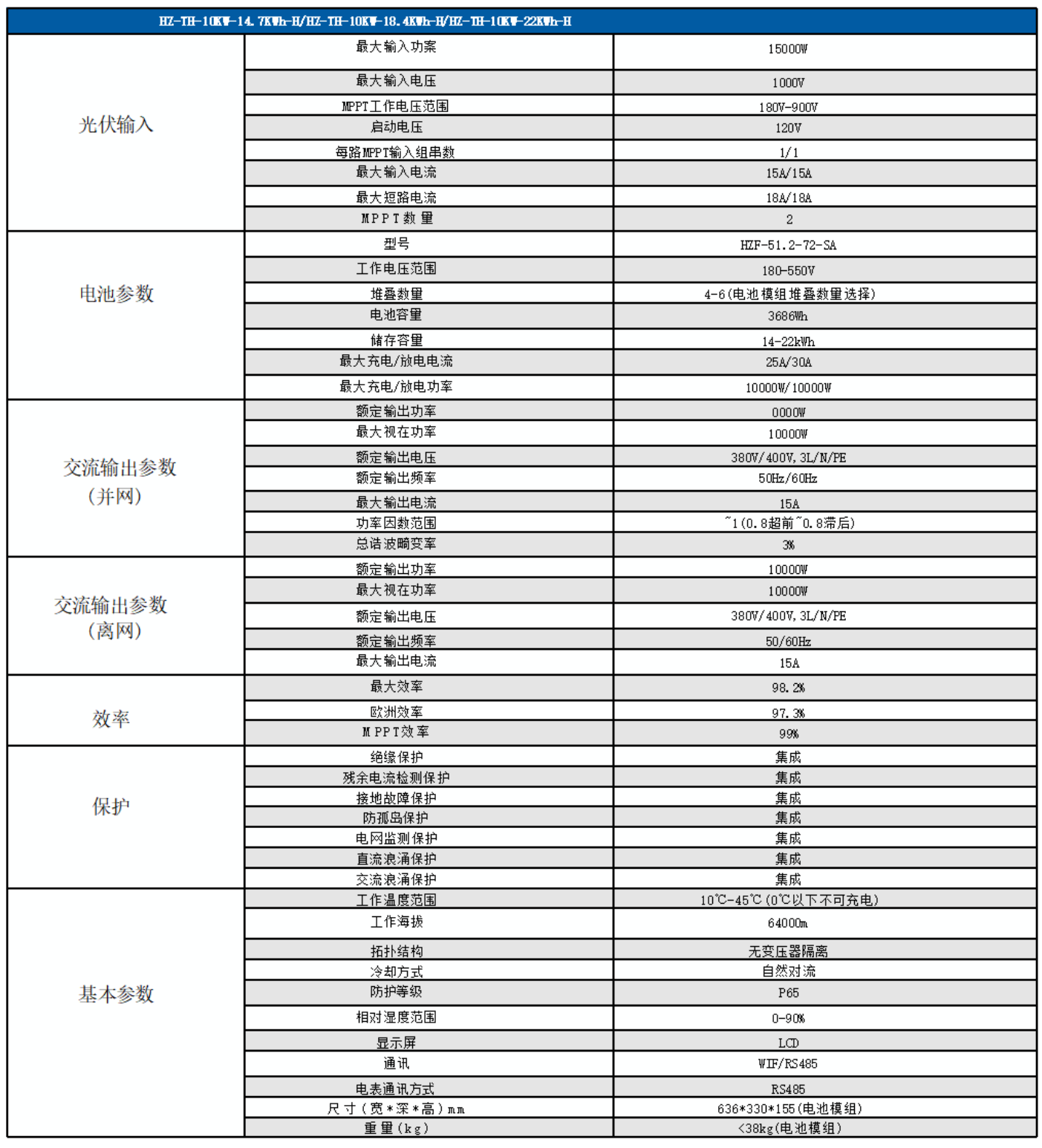

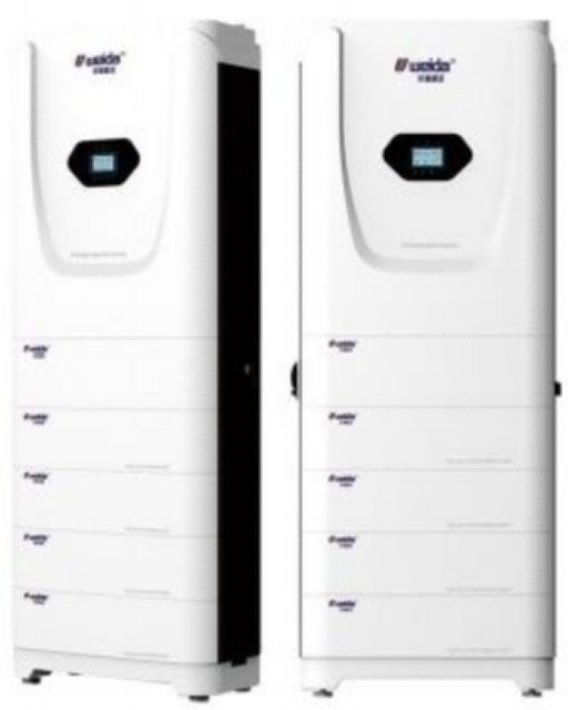

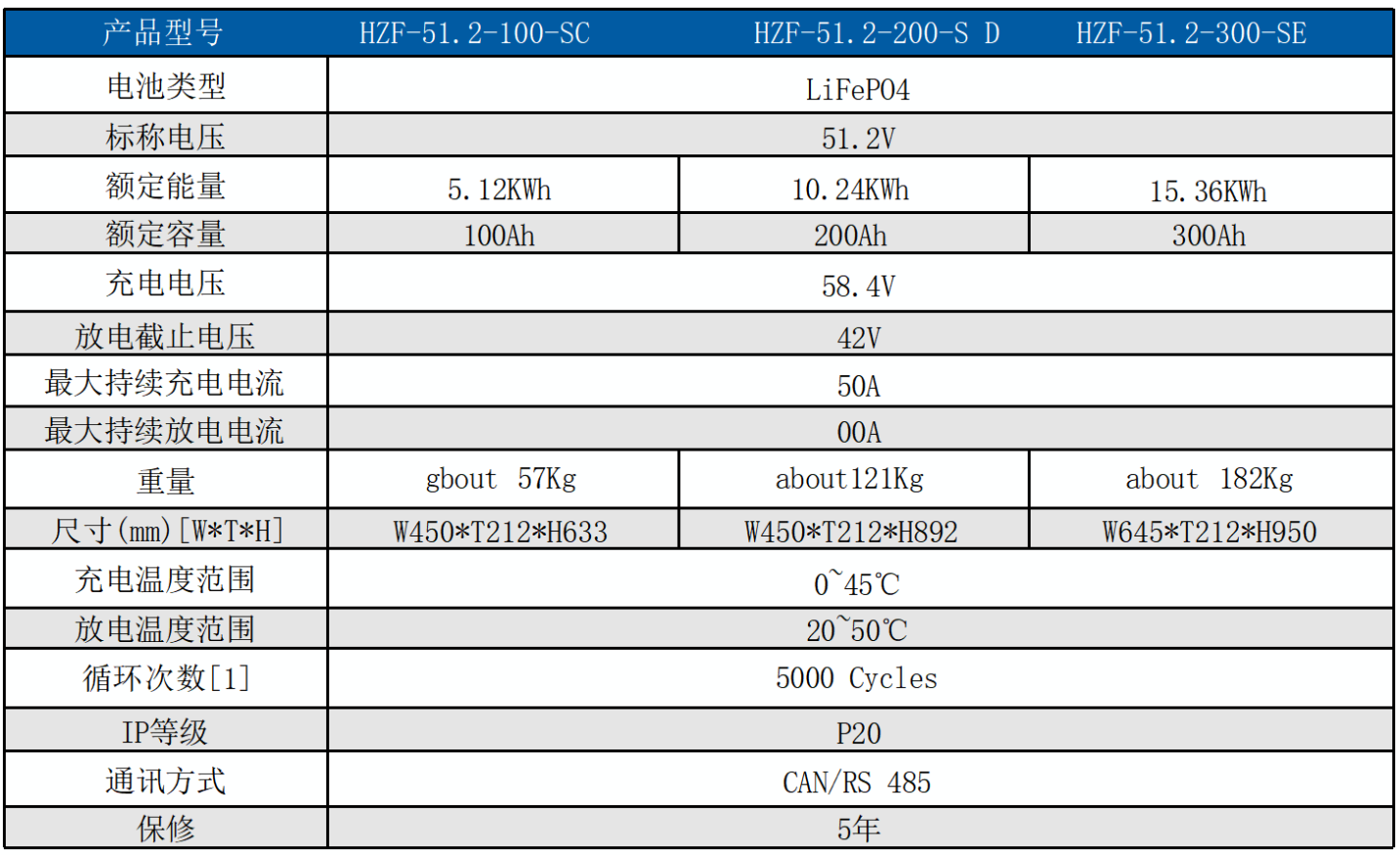

スタック式家庭用エネルギー貯蔵システム
製品の特徴
インテリジェント
★緊急電源をサポートし、三相アンバランスをサポートし、ネットワークからシームレスに切り換える
★柔軟な通信方式、WIFI/RS 485をサポート
良好なバッテリ
★電池モジュールはスタック拡張4-6台、柔軟な調整が可能
★段ごとに積み重ねて設置し、設置時間とコストを節約する
高効率発電
★スリープモード極低自己消費
★最高効率98.2%、インテリジェントMPPTアルゴリズム、追跡効率99%
セキュリティ
★高安全性のリン酸鉄リチウム電気コア採用
★高電力品質、電気設備を妨害せず、超低放射
製品紹介

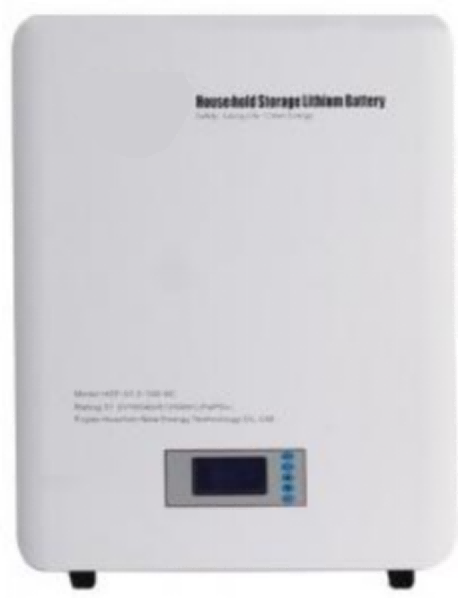

壁掛け式家庭用エネルギー貯蔵システム
製品の概要
電池システムは主に家庭住宅の太陽エネルギーシステムに電力貯蔵を提供し、同時に電池システムは電力の使用を最
適化し、家庭エネルギー貯蔵システム全体の有効な運行を確保することができる。その全面的なLCD情報ディスプレイ、
操作しやすいボタンはユーザーのバッテリーシステム管理に便利である。
製品の特徴
1、システムは良質なリン酸鉄リチウム動力コアを採用し、より良い製品性能と信頼性をもたらす
2、電池モジュールユニットごとに独立した高性能BMSシステムを搭載して電気コアを科学的に管理する
3、LCD画面は各種電池の状態を表示する
4、電池モジュールユニットは並列接続を支持して拡張する
5、多種インバータ通信マッチングをサポートする
6、電池モジュールは壁掛け式の設計を採用し、取り付けが便利である
7、家庭、商店、オフィスなどの多様な応用シーンに広く応用される
製品紹介

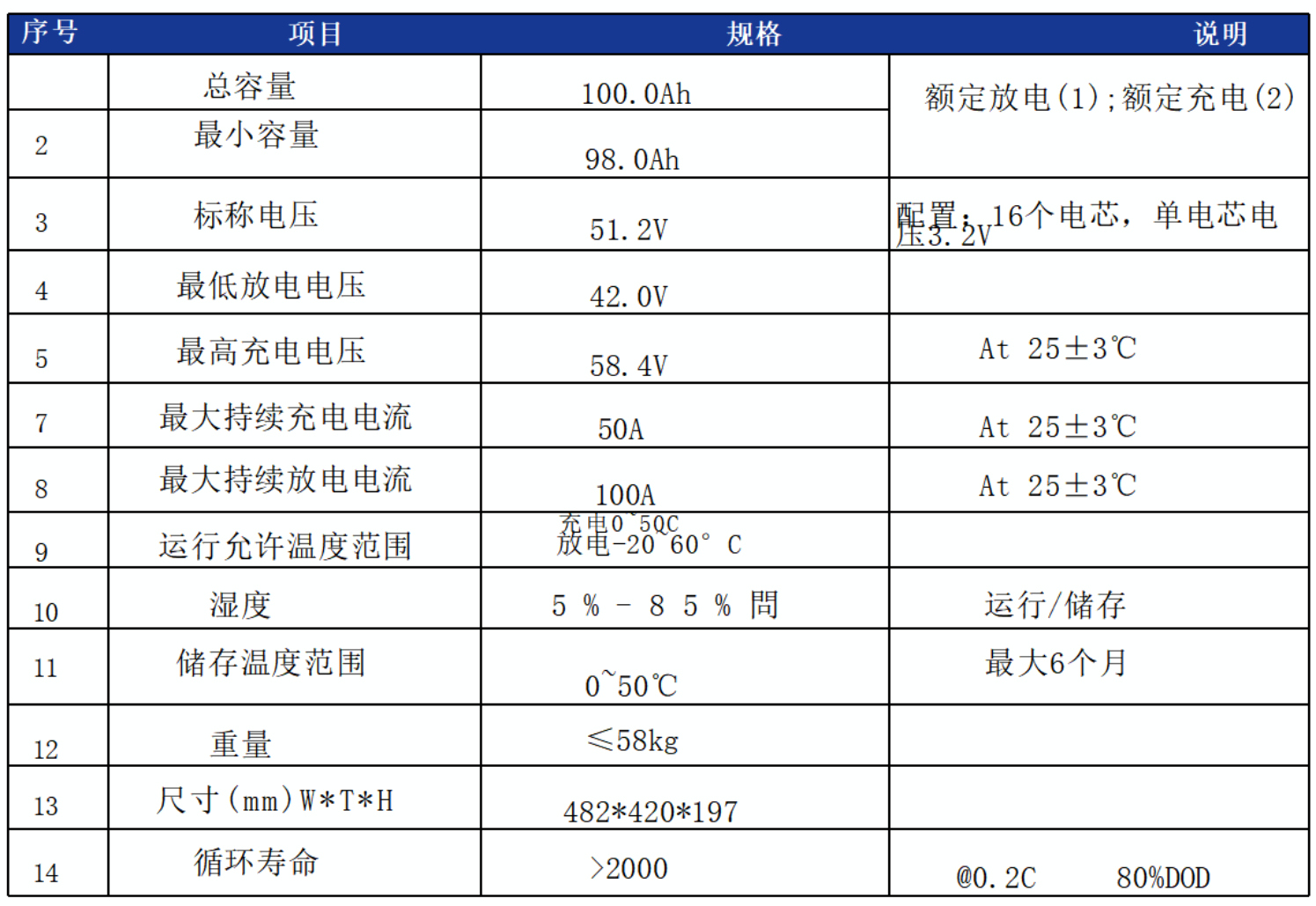

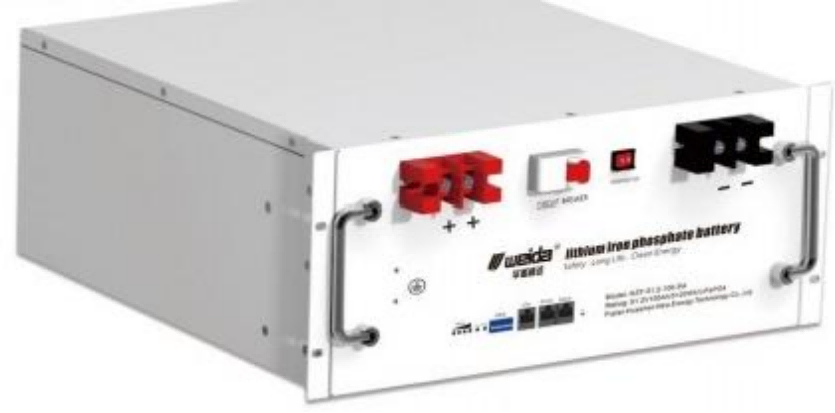

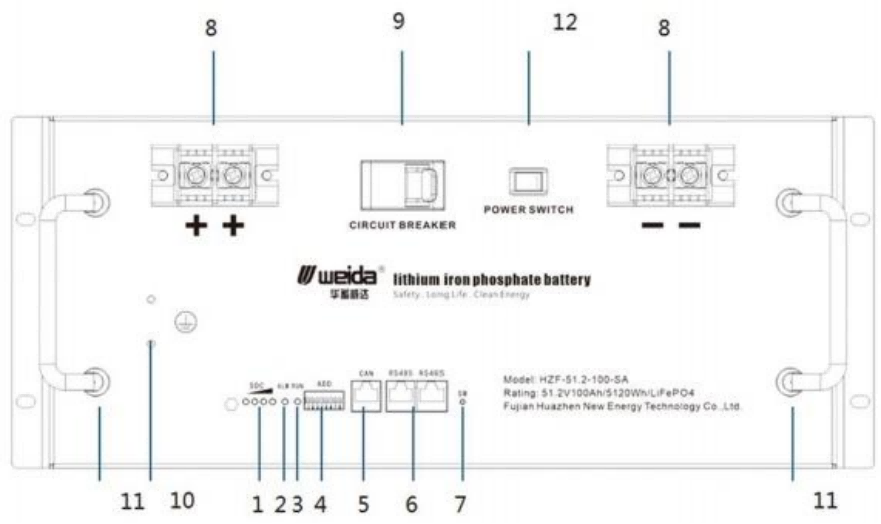

ラック式家庭用エネルギー貯蔵システム
製品の概要
電池システムは主に家庭住宅、商店、オフィスの太陽エネルギーシステムに電力貯蔵を提供し、
同時に電池システムは電力の使用を最適化し、エネルギー貯蔵システム全体の有効な運行を確保することができる。
製品の特徴
1、システムは良質なリン酸鉄リチウム動力コアを採用し、より良い製品性能と信頼性をもたらす
2、電池モジュールユニットごとに独立した高性能BMSシステムを搭載して電気コアを科学的に管理する
3、電池モジュールユニットは並列接続を支持して拡張する
4、多種インバータ通信マッチングをサポートする
5、電池貯蔵モジュールは標準19インチラック式設計を採用し、設置が便利である
6、家庭、商店、オフィスなどの多様な応用シーンに広く応用される
