在全球能源转型和环保需求日益增长的背景下，家用太阳能储能项目应运而生。
该项目旨在利用太阳能发电，并通过储能系统储存电能，以供家庭日常使用或备用。
随着光伏技术的不断进步和储能成本的降低，家用光伏储能系统已具备较高的经济性和实用性。
此外，政府相关政策的支持和补贴也进一步推动了家用光伏储能项目的普及和发展。
一、光伏发电原理简介
1. 光伏效应
指光照在半导体材料上，产生光生电动势的现象，从而将光能直接转换为电能。
2. 光伏电池组件
由若干个光伏电池单体串联或并联组成，是光伏发电系统的核心部分。
3. 光伏系统分类
根据应用场景和规模，可分为离网型、并网型和混合型等。
二、系统设计原则与运行
1、根据安装现场及安装条件选择合适的电池组件、安装固定方式及最佳的安装倾角设计；
2、根据安装地的气象数据，进行光伏阵列串并联设计；
3、光伏阵列防雷设计；
4、光伏阵列直流汇线设计；
5、根据各光伏方阵的容量及安装特点，进行逆变器的选型、组合设计；
6、光伏并网点系统接入设计，包含并网开关柜设计、计量、监控设计、防逆流保护系统设计；
7、并网发电系统的监控、通讯及数据远传设计；
8、系统电气电缆选型、敷设设计；

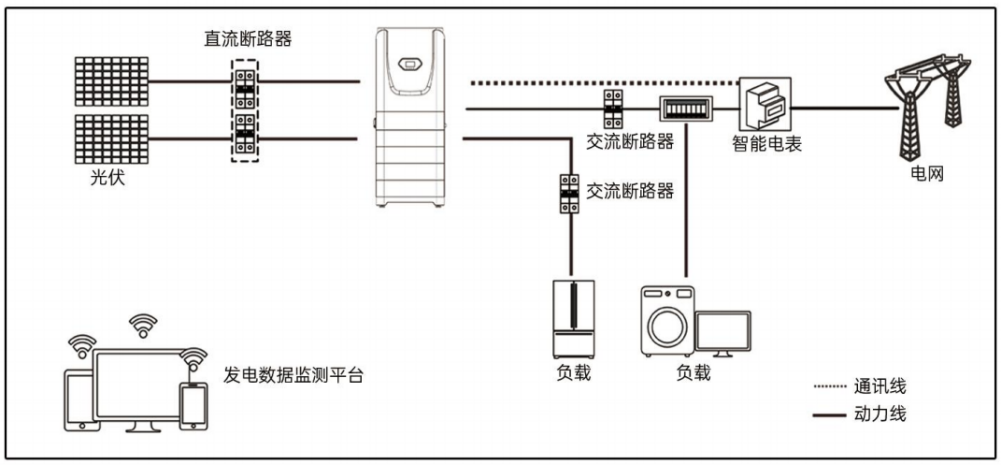

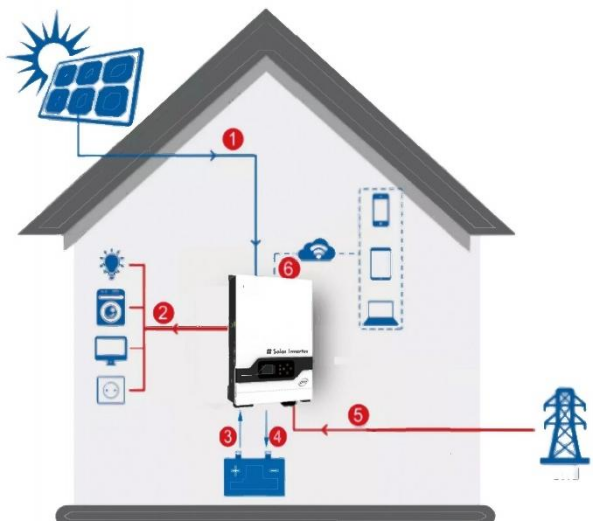

三、系统连接示意图
(1) PV 光伏输入
(2) 逆变器为交流负荷供电
(3) 使用锂电池为负荷供电
(4) 锂电池储存电量
(5) 通过电网为电池充电或为负荷供电
(6) 实时监控各项数据

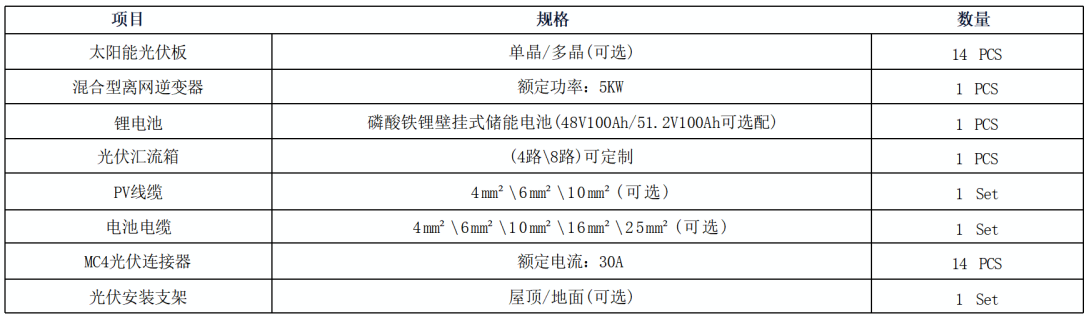

系统配置

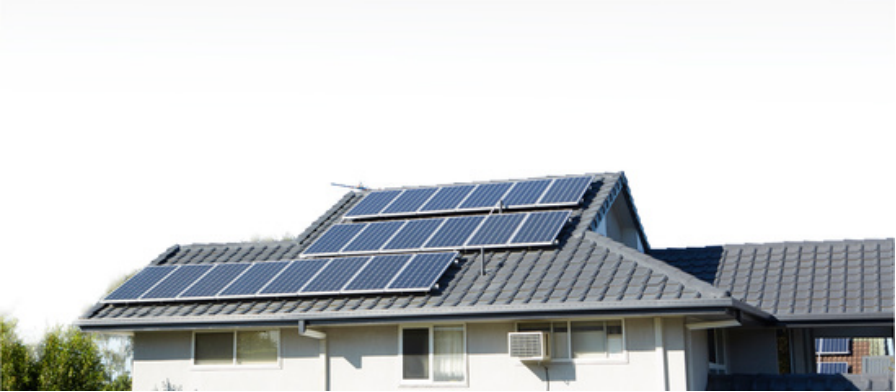

四、屋顶光伏系统安装与调试
1、安装前准备
评估屋顶承重、朝向和倾斜角度，以及当地的光照条件和气候条件。
2、系统布局设计
根据屋顶实际情况，合理规划光伏电池组件的排列方式和安装位置。
3、安装施工过程
包括支架安装、电池组件安装、电气连接、防雷接地等环节。
4、系统调试与验收
完成安装后，进行系统调试，确保各项性能指标符合要求，并进行验收。
五、光伏并网接入方式选择
余电上网模式 自发自用模式 混合模式

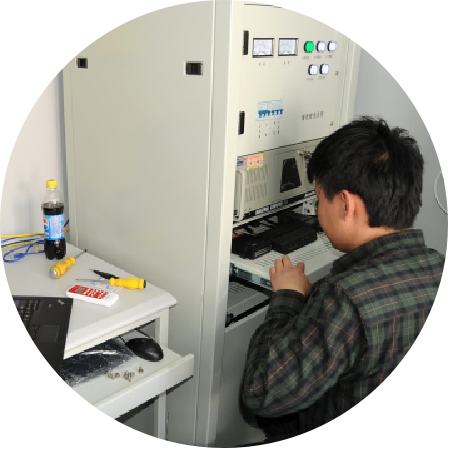

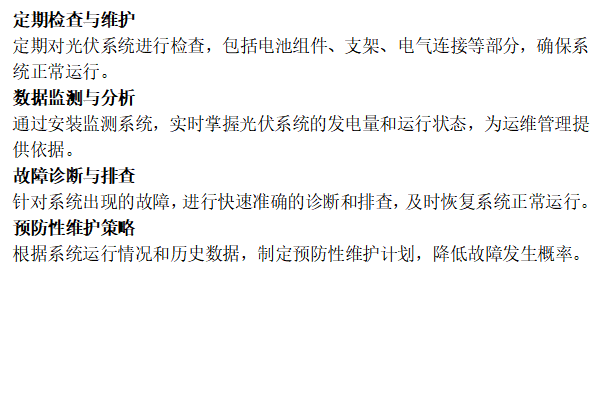

六、运维管理与故障排查
七、光伏板和屋面支架
太阳能光伏板 彩钢瓦屋面支架 混凝土屋面支架
八、家用储能系统组成
电池储能系统
采用高性能锂电池作为储能介质，具有高能量密度、长寿命等优点。
能量转换系统
包括逆变器、整流器等设备，实现电能的交直流转换及电压调节。
能量管理系统
通过智能控制算法，实现对家用储能系统的实时监控、调度和优化。
安全保护系统
具备过充、过放、过温等多重保护功能，确保储能系统的安全可靠运行
九、储能技术优势与特点
高效节能
家用储能系统能够有效提高能源利用效率，减少能源浪费。
环保减排
通过储存和利用可再生能源，减少化石能源的消耗，从而降低碳排放。
灵活便捷
家用储能系统可根据用户需求进行定制，实现能源的个性化管理。
经济实惠
随着技术的进步和成本的降低，家用储能系统的性价比越来越高。
十、产品介绍
产品介绍1

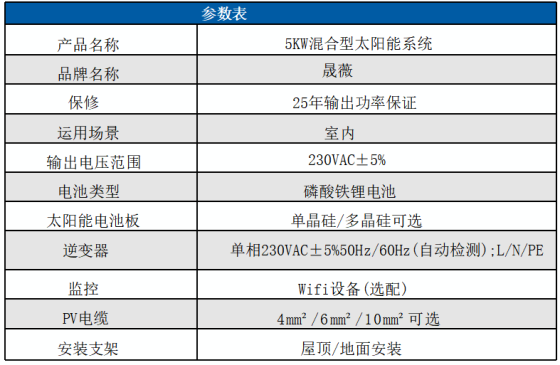

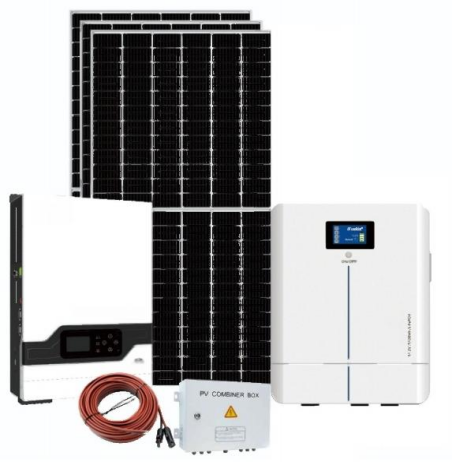

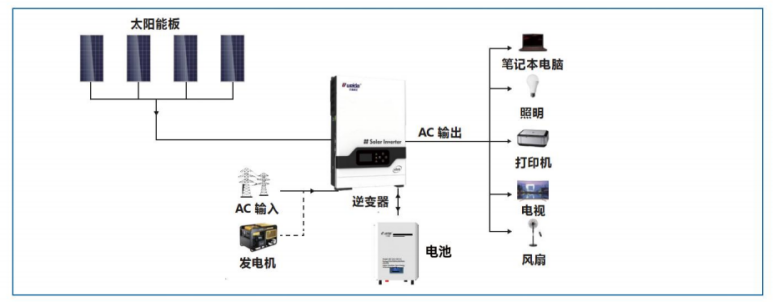

——5KW大功率混合型太阳能系统

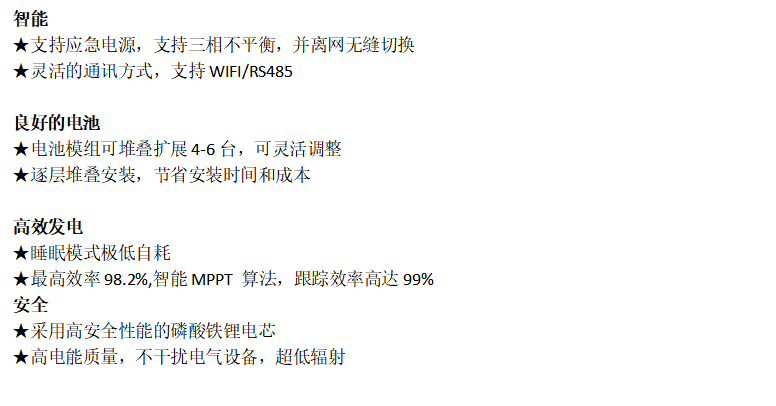

l 该系统使用锂电池储存太阳能，同时系统可以与电网连接，以选择性地利用电网功率。
l 系统优先使用光伏供电，不足部分由电池提供。
l 当日照不好或负载消耗过大导致电池电量不足时，系统可以自动切换到电网供电。
产品介绍2

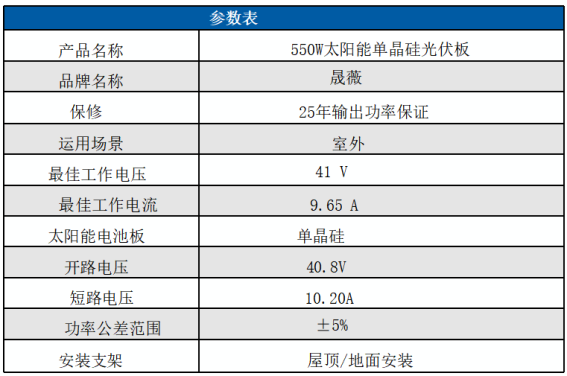

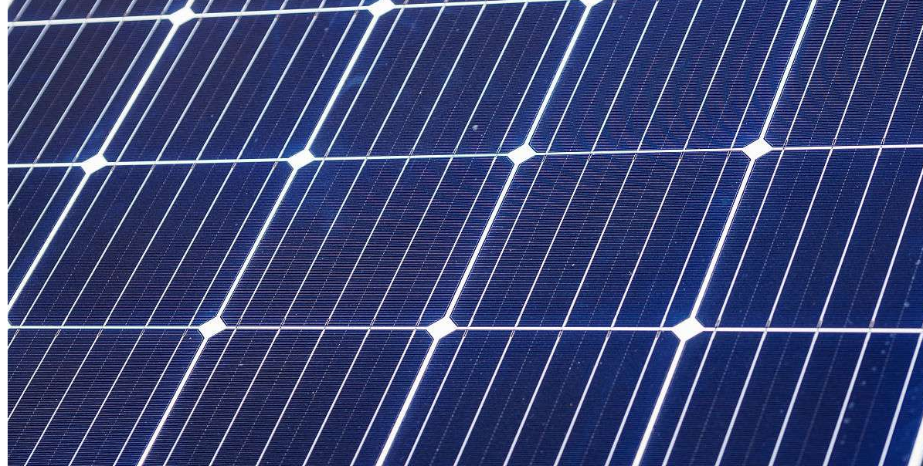

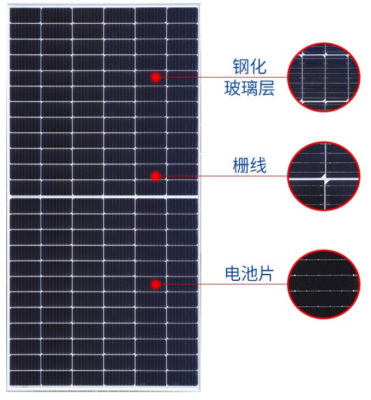

——550W太阳能单晶硅光伏板

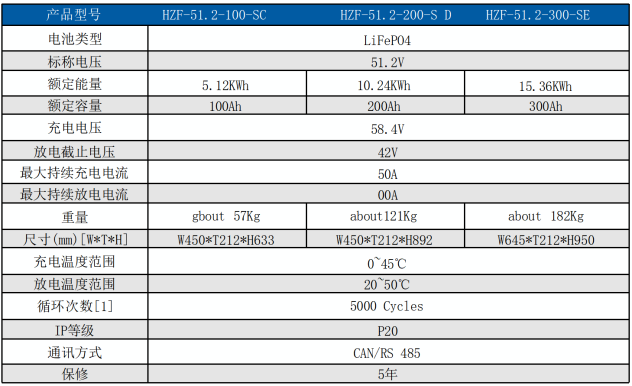

产品介绍3

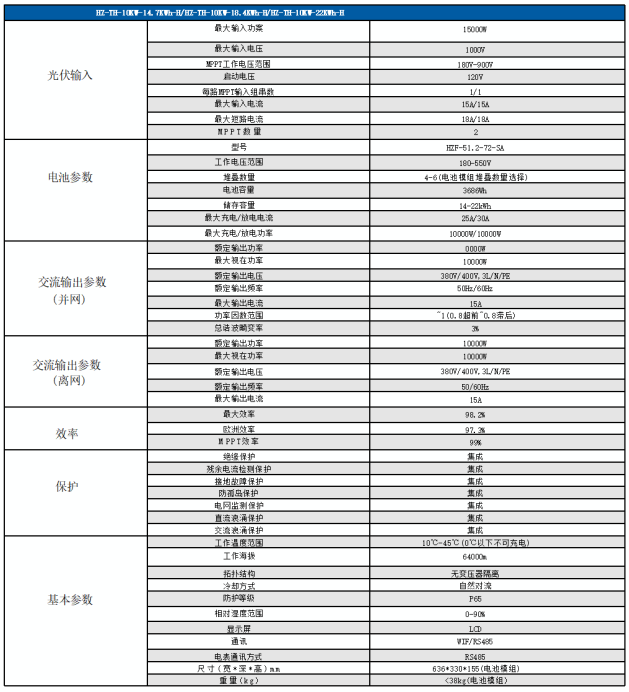

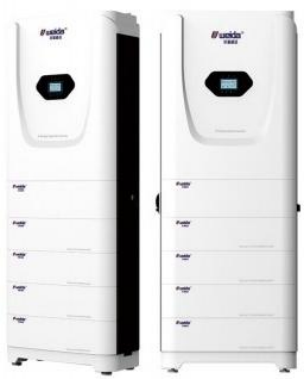

——堆叠式家用储能系统
产品介绍4

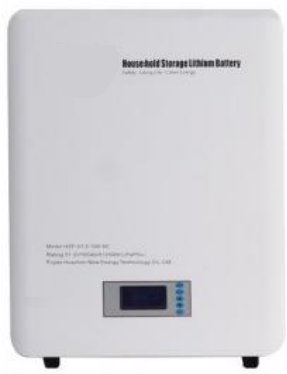

——壁挂式家用储能系统
产品简介
电池系统主要为家庭住宅太阳能系统提供电力储存，
同时电池系统可以优化电力的使用，确保整套家 庭储能系统的有效运行。
其全面的LCD 信息显示屏，易于操作的按钮方便用户对电池系统管理。
产品特点
1、系统采用优质磷酸铁锂动力电芯，带来更好的产品性能和可靠性
2、每个电池模块单元配有独立的高性能BMS 系统对电芯进行科学管理
3、LCD 屏幕显示各种电池状态
4、电池模块单元支持并联方式连接以进行扩展
5、支持多种逆变器通讯匹配
6、电池模块采用壁挂式设计，安装方便
7、广泛应用于家庭、商店、办公室等多种应用场景

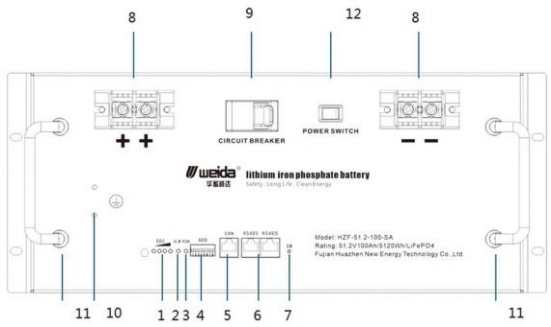

产品介绍5

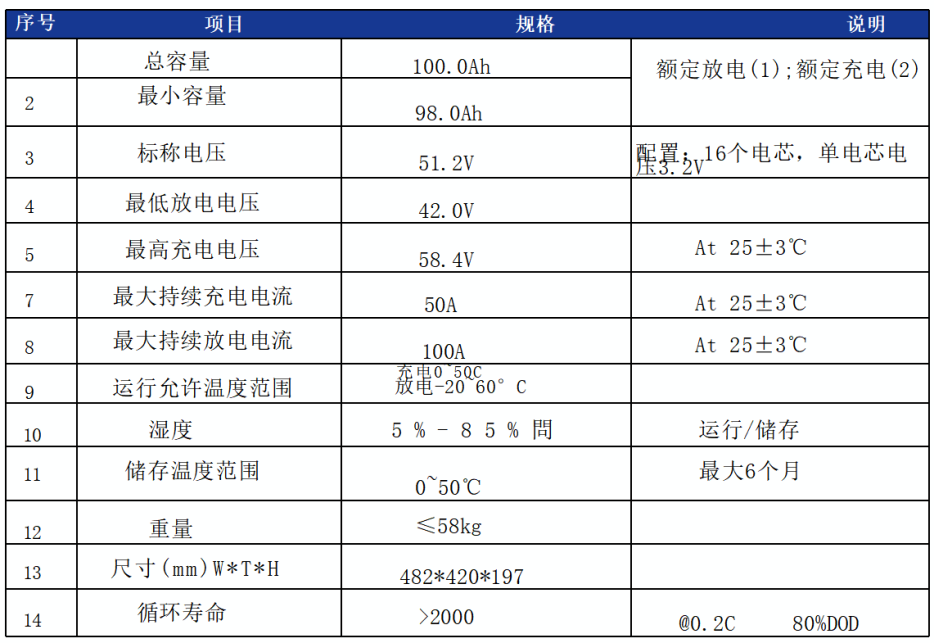

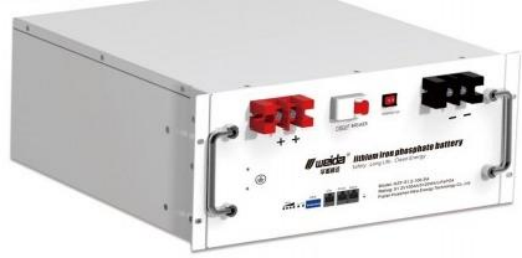

——机架式家用储能系统
产品简介
电池系统主要为家庭住宅、商店、办公室的太阳能系统提供电力储存，
同时电池系统可以优化电力的 使用，确保整套储能系统的有效运行。
产品特点
1、系统采用优质磷酸铁锂动力电芯，带来更好的产品性能和可靠性
2、每个电池模块单元配有独立的高性能BMS 系统对电芯进行科学管理
3、电池模块单元支持并联方式连接以进行扩展
4、支持多种逆变器通讯匹配
5、电池储能模块采用标准19英寸机架式设计，安装方便
6、广泛应用于家庭、商店、办公室等多种应用场景
